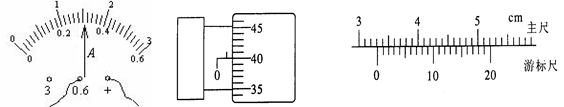

1、实验题 如图所示，电流表的读数为?螺旋测微器的读数为_______mm。游标卡尺的读数为___?cm．
参考答案：0.304～0.308A? 0.900? 3.310
本题解析：由图知电流表所选量程为0.6A，则读数为：0.304～0.308A；
螺旋测微器读数方法：测量长度=固定刻度示数+可动刻度示数×精确度(注意单位为毫米)．所以读数为：0.5mm＋40.0×0.01mm=0.900mm
游标卡尺读数方法：首先读出游标尺0刻线对应的主尺的整数部分读作n毫米，然后读出游标尺第几个刻度线和主尺刻度线对齐，读作m，最后读数为：(m+n×0.05)mm，所以读数为：
33mm＋2×0.05mm=33.10mm,即3.310cm
点评：注意电表读数先看量程，掌握螺旋测微器及游标卡尺的读数规则，注意游标卡尺不估读。
本题难度：简单
2、选择题
如图所示，光滑斜面上质量相等的两木块A、B用一轻弹簧相连接，整个系统处于平衡状态，B木块由挡板C挡住．现用一沿斜面向上的拉力F拉动木块A，使木块A沿斜面向上做匀加速直线运动．研究从力F刚作用在A木块的瞬间到木块B刚离开挡板的瞬间这一过程，并且选定该过程中木块A的起点位置为坐标原点，则如图所示图象中能表示力F和木块A的位移x之间关系的是
A.
B.
C.
D.
参考答案：A
本题解析：分析：以木块A为研究对象，分析受力情况，根据牛顿第二定律得出F与A位移x的关系式，再选择图象．
解答：设原来系统静止时弹簧的压缩长度为x0，当木块A的位移为x时，弹簧的压缩长度为（x0-x），弹簧的弹力大小为k（x0-x），根据牛顿第二定律得
F+k（x0-x）-mgsinθ=ma
得到，F=kx-kx0+ma+mgsinθ，
又kx0=mgsinθ，
则得到F=kx+ma
可见F与x是线性关系，当x=0时，kx+ma＞0．故A正确，B、C、D错误．
故选A．
点评：本题根据牛顿第二定律得到F与x的解析式，再选择图象是常用的思路．
本题难度：一般
3、选择题 如图所示，两物体A、B之间用轻质弹簧相连接，放在光滑的水平面上，物体A紧靠竖直墙壁，现向左推物体B使弹簧压缩，然后由静止释放，则（ ）
A．弹簧第一次恢复原长后，物体A开始加速运动
B．弹簧第一次伸长到最大长度时，A、B的速度一定相同
C．弹簧第二次恢复原长时，两物体速度一定为零
D．弹簧再次压缩到最短时，物体A的速度可能为零
参考答案：AB
本题解析：
本题难度：一般
4、实验题 研究匀变速直线运动的实验中，如图示为一次记录小车运动情况的纸带，图中A、B、C、D、E、F、G为相邻的计数点，相邻计数点的时间间隔T=0.1S，则打C点小车的瞬时速度为 ?m/s，小车运动的加速度a=?m/s2 ?.
?
参考答案：?0.204 ??0.50?
本题解析：略
本题难度：简单
5、实验题 某实验小组采用图甲所示的装置探究“合外力做功与物体动能变化的关系”。
①实验前，木板左端被垫起一些，使小车在不受拉力作用时做匀速直线运动。这样做的目的是?。
②如果需要用图中砝码和吊盘的总重力来表示小车受到的合外力，必须满足的条件是?。
③同学甲选取一条比较理想的纸带做分析。小车刚开始运动时对应在纸带上的点记为起始点O，在点迹清楚段依次选取七个计数点。通过测量纸带计算出计数点与O点之间的速度平方差△v2、起始点O到计数点过程中细绳对小车做的功W。以W为纵坐标，以△v2为横坐标在方格纸中作出W—△v2图象，如图乙所示。那么，根据图像可以得到的结论是?。
④如果要验证“动能定理”，还需要测量的物理量是?。
⑤如果“动能定理”成立，那么W—△v2图像的斜率的物理意义是?。
参考答案：①平衡摩擦力；②小车的质量远大于砝码和吊盘的总质量；③小车合外力所做的功W与其速度平方差△v2成正比；④小车的质量；⑤小车的质量的一半。
本题解析：①小车下滑时受到重力、细线的拉力、支持力和摩擦力，要使细绳拉力等于合力，则应该用重力沿斜面的分力来平衡摩擦力；②砝码和吊盘加速下滑，处于失重状态，其对细线的拉力小于重力，设拉力为T，根据牛顿第二定律，有
对砝码和吊盘，有 mg-T=ma
对小车，有 T=Ma
解得
故当M＞＞m时，有T≈mg
③因W—△v2图象是一条过原点的倾斜直线，则合外力所做的功W与其速度平方差△v2成正比
④由动能定理
知,要验证此式成立，则必须测出小车的质量M。
⑤由知，W—△v2图象的斜率表示小车质量的一半。（评分标准：每空2分，共10分）
本题难度：一般
