1、简答题 某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验中准备了以下器材：
A．多用电表
B．电压表V1，量程6V，内阻约l0kΩ
C．电压表V2，量程15V，内阻约20kΩ
D．电流表A1，量程0.6A，内阻约0.2Ω
E．电流表A2，量程3A，内阻约0.02Ω
F．电源：电动势E=12V
G．滑动变阻器R1，最大阻值10Ω，最大电流为2A
H．滑动变阻器R2，最大阻值50Ω，最大电流为0.2A
I．导线、电键若干

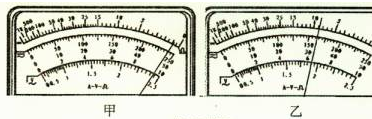

（1）在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用______欧姆挡；
（2）按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则RX的阻值大约是
______Ω；
（3）在用伏安法测量该电阻的阻值时，要求尽可能多的测量 91exam.org数据，应选出的器材有______（填器材前面的字母代号）
（4）在虚线框内画出实验电路图
2、实验题 二极管是电子线路中常用的电子元器件.它的电路符号如图（甲）所示，正常使用时，“+”极一端接高电势，“—”极一端接低电势.要描绘某二极管在0~8V间的伏安特性曲线，另提供有下列的实验器材：电源E（电动势为8V，内阻不计）：压档v有五个量程，分别为2.5V、10V、50V、250V、500V，可视为理想电压表）；开关一只；导线若干。
小题1:在在内画出测定其伏安特性的电路原理图，并在图上注明电压表挡所选量程。
小题2:利用多用电表电压挡测量正常使用中的二极管电压时____________（选填“红”或“黑”）表笔流入电表。

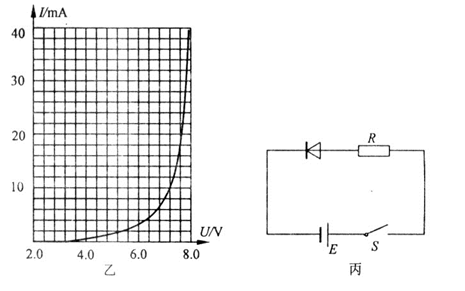

小题3:某同学通过实验得出了图乙所示的伏安特性曲线图.接着，他又用该二极管、电源E和另一只固定电阻R等组成图丙所示的电路，当闭合开关后，用多用电表的电压挡测得R两端的电压为0.8V，由此可以判断固定电阻R的阻值大约为_____________
.
3、实验题 为测量一电源的电动势及内阻：
小题1:现有以下三种量程的电压表：
A．量程为l V、内阻大约为2 k
的电压表V1
B．量程为2 V、内阻大约为3 k的电压表V2
C．量程为3 V、内阻为3 k的电压表V3
要改装一个量程为9 V的电压表，应该选择?(选填“A”、“B”或“C”)与 ?k的电阻串联。
小题2:利用一个电阻箱、一只开关、若干导线和改装好的电压表(此表用符号
表示，且可 视为理想电压表)，在虚线框内画出测量电源电动势及内阻的实验原理电路图。
小题3:根据以上实验原理电路图进行实验，读出电阻箱的阻值为15．0 时，电压表示数为
1．50 V；电阻箱的阻值为40．0 时，电压表示数为2．00 V，则电源的电动势E=?V，内阻r=?。
4、实验题 某班举行了一次物理实验操作技能比赛，其中一项比赛为用规定的电学元件设计合理的电路图，并能较准确的测量若干个由几节电池组成的电池组（均密封，只引出正负电极）的电动势及其内阻。给定的器材如下：
A．电流表G（满偏电流10mA，内阻10Ω）
B．电流表A（0～0.6A，内阻未知）
C．滑动变阻器R0（0～100Ω，1A）
D．定值电阻R（阻值990Ω）
E．开关与导线若干
小刘同学用提供的实验器材，设计了如图甲所示的电路。
?
其他同学根据上述设计的实验电路利用测出的数据绘出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），则由图线可以得到被测电池的电动势E=?V，内阻r=?Ω。
5、简答题 如图为某同学在进行“测绘小灯泡的伏安特性曲线”实验时所用的电路，小灯泡的规格（2.5V，0.3A）．

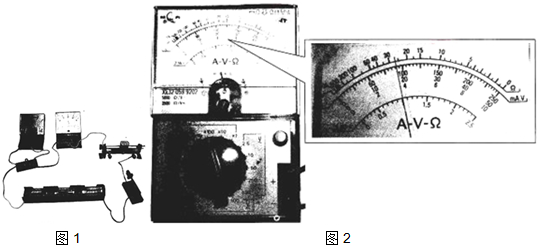

（1）该同学在调节滑动变阻器的过程中发现无论怎么调节，电压表的示数总不能到达0，请观察实物连接图如图1，指出哪个器材再连接时出现了问题？______（请选择器材的编号）
A、电压表 B、小灯泡 C、滑动变阻器 D、电键
（2）在修正了错误以后，这位同学通过实验侧得到了以下实验数据，请你根据实验数据，在答题卷相应的位置作出小灯泡的伏安特性曲线．
U/V
0.10
0.30
0.50
0.70
0.90
1.10
1.30
1.70
2.00
2.20
2.50
I/A
0.08
0.15
0.17
0.18
0.19
0.21
0.22
0.25
0.27
0.29
0.30
