时间:2019-06-23 22:20:12
1、简答题 某同学在学完“测量金属的电阻率”实验后，找到一个柱状导体材料，想利用实验测量其电阻率，利用游标卡尺和螺旋测微器分别测量该导体的长度和粗细

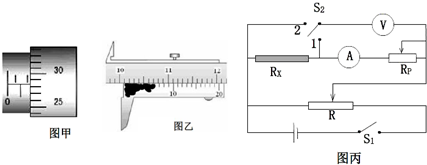

（1）用螺旋测微器测截面直径如图甲，则该材料的直径为______mm；利用20分度的游标卡尺测量长度如图乙，但该游标卡尺的游标尺前面部分刻度值被污渍覆盖看不清，该材料长度为______cm
（2）在本实验中，为了减小电流表和电压表内阻引起的系统误差，采用了图丙所示的电路：
测电阻过程中，首先，闭合电键S1，将电键S2接2，调节滑动变阻器RP和R，使电压表读数尽量接近满量程，读出这时电压表和电流表的示数U1、I1；然后，将电键S2接1，读出这时电压表和电流表的示数U2、I2．则待测材料的电阻可以表示为______
（3）若本实验中，测得金属丝的长度为L，直径为D，电阻为RX，则该金属电阻率的表达式为______．
2、选择题 某平行金属板间加如图2所示的周期性变化的电压，重力不计?
的带电粒子静止在平行板中央，从t＝0时刻开始将其释放，运
动过程中无碰板情况．图3中能正确定性描述粒子运动的速度
图象的是? ( )?
3、选择题 平行电容器内部虚线范围内有偏转电场，一束离子从两板正中间P处垂直电场入射，出现如图所示的a、b、c偏转轨迹，则（ ? ）
A．若为同种离子，a和b在电场中所需运动时间相同
B．若为同种离子，b和c在电场中所需运动时间相同
C．若初速度相同，a和b在电场中所需运动时间相同
D．若初速度相同，b和c在电场中所需运动时间相同

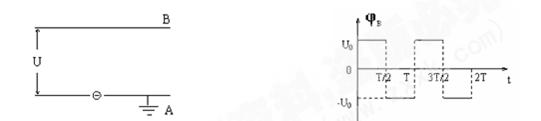

4、选择题 如图，A、B是一对平行金属板，在两板间加有周期为T的交变电压U0，A板电势φA=0，B板电势φB随时间t变化规律如图．现有一电子从A板的小孔进入两板间的电场中，设电子的初速和重力的影响均可忽略，则（?）
A．若电子是在t=0时刻进入的，它将一直向B板运动
B．若电子是在t=T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上
C．若电子是在t=3T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上
D．若电子是在t=T/2时刻进入的，它可能时而向B板运动，时而向A板运动
5、简答题 在“测量金属丝的电阻率”的实验中：
（1）用螺旋测微器测金属丝的直径，如图所示，则该金属丝的直径为______mm．
（2）已知电阻丝的电阻丝为10Ω，现备有下列器材供测量该电阻丝的电阻时选用，应选用的器材有______（只填代号）．
A．量程是0～0.6A，内阻是0.5Ω的电流表
B．量程是0～3A、内阻是0.1Ω的电流表
C．量程是0～3V、内阻是6kΩ的电压表
D．量程是0～15V、内阻是30kΩ的电压表
E．阻值为0～1kΩ、额定电流为0.5A的滑动变阻器
F．阻值为0～20Ω、额定电流为2A的滑动变阻器
G．蓄电池（6V）
H．开关一个，导线若干
（3）画出用伏安法测上述电阻丝的电路图．
