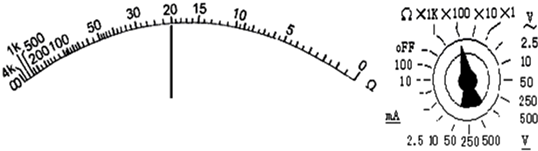

1、简答题 一个欧姆表共有（×1档）、（×10档）、（×100档）、（×1K档），中心刻度值是100，用该表的（×1档）测量一个电阻，指针偏转角度很小，指在1K与2K之间，若要较精确测出该电阻的阻值，应选用______档测量，换档后，首先要进行______．如图为某同学用多用电表测电阻时的表头和功能选择开关的情况．由图可读出其所测电阻的阻值为______Ω．
2、填空题 由电流表G的刻度盘可知此表头的满偏电流Ig=300μA，测得电流表G内阻Rg的数值为500Ω（以下结果均保留两位有效数字）．
（1）若将其改装成量程为3V的电压表，需要串联一个______kΩ的电阻．
（2）若将其改装成量程为3mA的电流表，需要并联一个______kΩ的电阻．
3、简答题 质量为m，电量为q的粒子由静止开始经电压为U的电场加速后，垂直电场线方向射入电场强度为E，长度为L的匀强电场，求：
（1）离开偏转电场时偏离入射方向的距离（侧移）
（2）离开偏转电场时的偏转角的正切．
4、实验题 用如图所示电路测量干电池的电动势和内阻（电动势约为1.5 V，内阻约0.5 Ω，允许通过的最大电流为0.6 A）。
图中电压表V：量程2.0 V，内阻3 000 Ω；电流表A：量程0.10 A，内阻为5.0 Ω。另除被测电池、开关和导线外，还有如下器材：
A．滑动变阻器：阻值范围0～10 Ω；
B．滑动变阻器：阻值范围0～100 Ω；
C．定值电阻：阻值为1 Ω；
D．定值电阻：阻值为100 Ω。
(1)为了满足实验要求并保证实验的精确度，R2应选___________Ω的定值电阻；为便于调节，图中R1应选择阻值范围是___________Ω的滑动变阻器。
(2)实验中，当电流表读数为0.10 A时，电压表读数为1.16 V；当电流表读数为0.05 A时，电压表读数为1.28 V。则可以求出E=___________V，r=___________Ω。
5、简答题 如图所示为“用电压传感器、电流传感器测干电池的电动势和内电阻”的实物图．要正确连接电路，电流传感器的正接线柱应连接变阻器的______端，电压传感器的正接线柱应连接变阻器的______端（均在a、b、c中选填）．在电键闭合前，滑动变阻器的滑片P应该移到______端（在a、b中选填）．
