1、简答题 在“用伏-安法测量电池电动势和内电阻”的实验中，除了使用电流表和电压表外，还要用到滑动变阻器、开关．

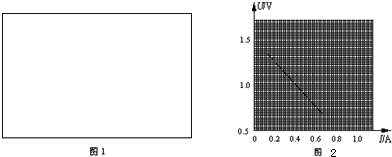

（1）试根据以上的实验器件在图15的方框中画出实验电路图．
（2）根据实验所得测量数据，在U-I坐标系中画出一段U-I图线如图16所示．根据图线得出被测电池的电动势为______V；内电阻为______Ω．
2、简答题 如图所示，在水平方向，与纸面垂直的足够大的匀强磁场中，有一足够长的U?形金属框架abcd以v1=2m/s的速度向右做切割磁感线运动，在框架abcd上下两板内产生一个匀强电场．有一个带电油滴以水平速度v2从P点（
| L 2 |
| v2 L |
3、选择题 如图所示，竖直向下的匀强电场里，用绝缘细线拴住的带电小球在竖直平面内绕O做圆周运动，以下四种说法中正确的是
[? ]
A．带电小球可能做匀速率圆周运动
B．带电小球可能做变速率圆周运动
C．带电小球通过最高点时，细线的拉力一定最小
D．带电小球通过最低点时，细线的拉力有可能最小

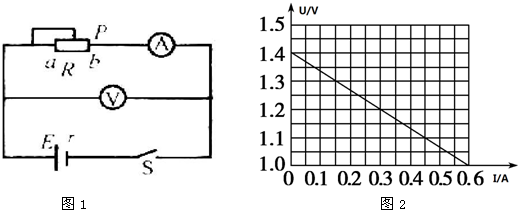

4、简答题 在用电流表和电压表测定电池的电动势和内阻的实验图1中：
（1）移动滑动变阻器的滑动头应特别注意防止______．
（2）现备有以下器材：
A．干电池1个B．滑动变阻器（0～50Ω）C．滑动变阻器（0～1750Ω）D．电压表（0～3V）E．电压表（0～15V）F．电流表（0～0.6A）G．电流表（0～3A）
其中滑动变阻器应选______，电流表应选______，电压表应选______．（填写字母序号即可）
（3）图2是根据实验数据画出的U-I图象．由此可知这个干电池的电动势E=______V，内电阻r=______Ω．
5、实验题 如图所示，是测定表头内阻的电路，电源内阻不计，当电阻箱的电阻调到120Ω时，电流表指针偏转到满刻度；再把电阻箱的电阻调到300Ω时，电流表指针刚好指到满刻度的一半。
（1）根据上述数据可求出电流表的内阻为______________Ω；
（2）若这个电流表的满刻度值是5mA，要把它改装成量程为3 V的电压表，应串联一个电阻值为______________Ω的分压电阻；
（3）为了核对改装成的电压表V，给你一个标准电压表V0，一个4.5V的电池组E，一个最大阻值为200Ω的滑动变阻器R，开关S及若干导线。请在下面的方框中画出符合要求的电路图。
