1、简答题 某同学在做“练习使用多用电表”的实验中：
（1）测量某电阻时，用×10Ω档时，发现指针偏转角度过大，他应该换用______档（填“×1Ω”档或“×100Ω”档），换档后，在测量前要先______．
（2）如图是多用表表盘指针在测量时的偏转位置；若测得是直流电压且量程为“50V”，则读数是______V；若测得是直流电流且量程为“10mA”，则读数是______mA．
参考答案：（1）测量某电阻时，用“×10”欧姆档，发现指针偏转角过大，他应该换用×1档，换挡后，在测量前要先欧姆调零．
（2）若测得是直流电压且量程为“50V”，采用中间第二排刻度读数，读数是27.0V；
若测得是直流电流且量程为“10mA”，则采用中间第三排刻度读数，读数是5.4mA．
故答案为：（1）×1；欧姆调零；（2）27.0；5.4．
本题解析：
本题难度：一般
2、选择题 如图所示，绝缘细线拴住一带负电的小球，在方向竖直向下的匀强电场中的竖直平面内做圆周运动。则正确的说法是
[? ]
A．当小球运动到最高点a时，细线的张力一定最小
B．当小球运动到最低点b时，小球的速度一定最大
C．小球可能做匀速圆周运动
D．小球在a点机械能最大
参考答案：CD
本题解析：
本题难度：一般
3、填空题 如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为______mA；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为______Ω．如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是______（选填“×10”、“×100”或“×1K”）．换档结束后，实验操作上首先要进行的步骤是______．
参考答案：电流档读数：最小分度为1mA，则向下估读一位．为30.8mA
? ?欧姆档读数：15×100=1.5×103Ω
? 选档：因阻值约为2×104Ω，表盘中值为20，则选择×1K即可．
? 每次换档后电路发生变化，要重新进行欧姆调零．
故答案为：30.8mA?1.5×103?1K?欧姆调零
本题解析：
本题难度：一般
4、计算题 如图所示，在竖直向下的匀强电场中，一个质量为m带负电的小球从斜轨道上的A点由静止滑下，小球通过半径为R的圆轨道顶端的B点时恰好不落下来。已知轨道是光滑而又绝缘的，且小球的重力是它所受的电场力2倍。求：
（1）A点在斜轨道上的高度h为多少？
（2）小球运动到最低点时的最小压力为多少？
参考答案：解：（1）设小球到B点的最小速度为vB，由牛顿第二定律：
?①
小球从A到B的过程中，由动能定理：
?②
由①②得：
?③
（2）小球从A到C的过程中，由动能定理：
?④
小球在C点时，由牛顿第二定律：
?⑤
又因为mg=2qE ⑥
由③④⑤⑥得：N=3mg
本题解析：
本题难度：困难

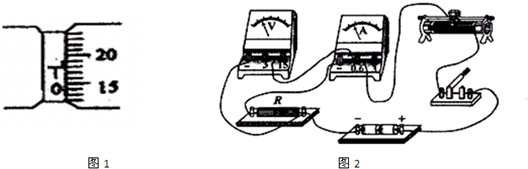

5、简答题 在“测定金属的电阻率”的实验中，用螺旋测微器测量金属直径时的刻度位置如图所示，用米尺测出金属丝的长L，金属丝的电阻大 约为5Ω先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．
（1）从图1中读出金属丝的直径为______m?m
（2）为此取来两节新的干电池、电键和若干导线及下列器材：
A，电压表0-3V，内阻IOkΩ
B，电压表0-15V，内阻50kΩ
C，电流表0-0.6A，内阻0.05Ω
D，电流表0-3A，内阻0.01Ω
E，滑动变阻器，0-10Ω
F、滑动变阻器，0-100Ω
①要求较准确地侧出其阻值，电压表应选______，电流表?应选______，滑动变阻器应选______．（填序号）
②实验中他的实物接线如图2所示，请指出该同学实物接线中的两处明显错误
错误1______错误2______．
参考答案：（1）固定刻度读数：0；半刻度读数：0.5mm；可动刻度读数0.01mm×17.9=0.179mm；
故螺旋测微器读数为：0.679mm；
故答案为：0.679．?
（2）①两节干电池电动势共为3V，为减小读数误差，选小量程电压表，故选A；
根据欧姆定律，I≈ER=3V5Ω=0.6A，电流不超过0.6A，故电流表同样选择小量程的，即选C；
滑动变阻器的特点是：电阻大的调节精度低，电阻变化快，操作不方便，故选小电阻的，即选E；
故答案为：A，C，E；
②伏安法测电阻时，测量较大电阻用安培表内接法，测量较小电阻用安培表外接法，本题待测电阻与安培表电阻相接进，故采用安培表外接法；
故答案为：导线连接在滑动变阴器的滑片上，采用了电流表内接法．
本题解析：
本题难度：一般
