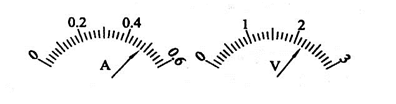

1、实验题 下图为一正在测量中的多用电表表盘。
(1)如果是用×10 Ω挡测量电阻，则读数为_________Ω；
(2)如果是用直流10 mA挡测量电流，则读数为_________mA；
(3)如果是用直流5V挡测量电压，则读数为_________V。
2、填空题 在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，提供的器材有：
A．电压表量程为3V，内阻约为5kΩ
B．电压表量程为15V，内阻约为10kΩ
C．电流表量程为0.6A，内阻约为0.1Ω
D．电流表量程为3A，内阻约为0.01Ω
E．变阻器R1为（20Ω，3A）
F．变阻器R2为（500Ω，0.2A）
G．开关、导线若干
为了较准确测量电池的电动势和内阻，电压表、电流表、变阻器应该选______（填器材前面的序号）；实验电路图应该选______图（填“甲”或“乙”）．
3、填空题 要测量内阻较大的电压表的内电阻，可采用“电压半值法”，其实验电路如图所示．其中电源两端的电压值大于电压表的量程，电阻箱R2的最大阻值大于电压表的内电阻．先将滑动变阻器R1的滑动头c调至最左端，将R2的阻值调至最大，依次闭合S2和S1，调节R1使电压表满偏，然后断开S2，保持滑动变阻器的滑动头c的位置不变，调节R2使电压表半偏，此时R2的示数即可视为电压表的内电阻值．
（1）实验时，在断开S2调节R2过程中，a点与滑动变阻器的滑动头c之间的电压应：______．
（2）实验室备有如下四个滑动变阻器，它们的最大阻值分别为
A．10ΩB．1kΩC．10kΩD．100kΩ
为减小测量误差，本实验中的滑动变阻器R1应选择______．（填序号）
4、选择题 一电流表的满偏电流为Ig，内阻为Rg，现在要改装成量程为nIg的电流表，应在电流表上? （? ）
A．串联一个nRg电阻
5、实验题 在“探究导体电阻与其影响因素的定量关系”实验中，为了探究3根材料未知、横截面积均为S=0.20 mm2的金属丝a、b、c的电阻率，采用如图所示的实验电路。M为金属丝c的左端点，O为金属丝的口的右端点，P是金属丝上可移动的接触点。在实验过程中，电流表读数始终为I=1.25 A，电压表读数U随OP间距离的变化如下表：
?
(1)绘出电压表读数U随OP间距离x变化的图线；
(2)求出金属丝的电阻率ρ，并进行比较。
