1、填空题 已知满偏电流为200mA，内阻为500欧的电流表，把它作为电压表使用，该电压表量程为______．若用它测量某一电路两端电压时，电压表示数如图所示，则电路两端电压为______．

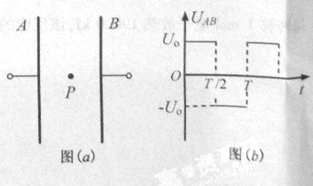

2、选择题 如图（a）所示，两平行正对的金属板A、B间加有如图（b）所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间p处。若在t0时刻释放该粒子，粒子会时而向A板运动，时而向B板运动，并最终打在A板上。则t0可能属于的时间段是
A.
? B.
C.
? D.
?
3、计算题 ⑴读出下面游标卡尺和螺旋测微器的读数：
①?②
①__________mm；?②__________mm。
⑵（12分）如图1所示，虚线内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，可将虚线内的电路等效为一只电动势为E、内电阻为r的电源。将电流表、电压表、滑动变阻器按图示方式连接在它的输出端A、B之间。闭合电键S，移动滑动变阻器滑动触头的位置，读出电流表、电压表的6组对应数据如图2所示。
①根据实验数据在图3的U-I 图象中画出该等效电源的伏安特性曲线。
②从图线上求出该等效电源的电动势E=?V，内电阻r=?Ω。
③该实验的系统误差主要是由__________________________引起的。
④电学元件M的伏安特性曲线如图4所示。若把电流表、电压表和滑动变阻器都撤掉，把M直接接在等效电源输出端AB之间，那么该电学元件消耗的实际电功率将是______W。
