1、填空题 有一只满偏电流Ig=5mA，内阻Rg=300Ω的电流表G，若把它改装成量程为10V的电压表，应______联一个______Ω的电阻；如果把它改装成量程为3A的电流表，应______联一个______Ω的电阻．
2、选择题 如图所示，有三个质量相等，分别带正电、负电和不带电的质点，由两水平极板正中，以相同的初速度V0，先后垂直匀强电场射入，并分别落在负极板上甲、乙、丙三处，可以判定（ ? ）
A．甲处质点带正电，乙处质点不带电，丙处质点带负电
B．三个质点在电场中的运动时间相等
C．三个质点在电场中的加速度a甲＞a乙＞a丙
D．三个质点到达负极的动能E丙＞E乙＞E甲

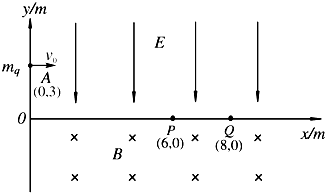

3、简答题 如图所示，在直角坐标系xoy的第一象限中分布着沿y轴负方向的匀强电场，在第四象限中分布着方向向里垂直纸面的匀强磁场．一个质量为m、带电+q的微粒，在A点（0，3）以初速度v0=120m/s平行x轴射入电场区域，然后从电场区域进入磁场，又从磁场进入电场，并且先后只通过x轴上的p点（6，0）和Q点（8，0）各一次．已知该微粒的比荷为
| q m |
4、选择题 如图所示，地面上某区域存在着竖直向下的匀强电场，一个质量为m的带负电的小球以水平方向的初速度v0由O点射入该区域，刚好通过竖直平面中的P点，已知连线OP与初速度方向的夹角为45°，则此带电小球通过P点时的动能为
[? ]
mv02
mv025、简答题 如图所示，在光滑绝缘的水平面上固定着两对几何形状完全相同的平行金属板PQ和MN，P、Q与M、N四块金属板相互平行地竖直地放置．已知P、Q之间以及M、N之间的距离都是d=0.2m，极板本身的厚度不计，极板长均为L=0.2m，板间电压都是U=6V且P板电势高．金属板右侧边界以外存在竖直向下的匀强磁场，磁感应强度B=5T，磁场区域足够大．现有一质量m=1×10-4kg，电量q=-2×10-4C的小球在水平面上以初速度v0=4m/s从平行板PQ间左侧中点O1沿极板中线O1O1′射入．
（1）试求小球刚穿出平行金属板PQ的速度；
（2）若要小球穿出平行金属板PQ后，经磁场偏转射入平行金属板MN中，且在不与极板相碰的前提下，最终从极板MN的左侧中点O2沿中线O2O2′射出，则金属板Q、M间距离是多少？
