1、实验题 用如图所示电路测量干电池的电动势和内阻（电动势约为1.5 V，内阻约0.5Ω，允许通过的最大电流为0.6 A）。图中电压表V：量程2.0v，内阻3000Ω；电流表A：量程0.10 A，内阻为5.0Ω。另除被测电池、开关和导线外，还有如下器材：
A.滑动变阻器：阻值范围0-10Ω；
B.滑动变阻器：阻值范围0-100Ω；
C.定值电阻：阻值为100Ω；
D.定值电阻：阻值为1Ω。
（1）为了满足实验要求并保证实验的精确度，R2应选_____________Ω的定值电阻；为便于调节，图中R1应选择阻值范围是_____________Ω的滑动变阻器。
（2）实验中，当电流表读数为0.10 A时，电压表读数为1.16 V；当电流表读数为0.05 A时，电压表读数为1.28 V。则可以求出E=_____________V，r=_____________Ω。

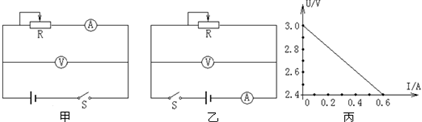

2、填空题 用电流表和电压表测定电池的电动势和内电阻的实验中，有两种电路可供选择，若所测干电池内阻较小，为减小内阻测量的误差，实验电路应选择图甲乙中的______图（填甲或乙）若根据某次实验记录数据画出的U-I图象如图丙所示，下列关于这个图象的说法中正确的是______．
A．纵轴截距表示待测电源的电动势，即E=3V
B．横轴截距表示短路电流，即I短=0.6A
C．根据r=E/I短，计算出待测电源内阻为5Ω
D．根据r=|
| △U △I |
3、填空题 在用电压表和电流表测两节电池串联的电动势的内电阻时，除备有电池、电键、足量的导线外，还有下列仪器可供选择：
A．电流表A1（0～0.6A）
B．电流表A2（0～3A）
C．电压表V1（0～3V）
D．电压表V2（0～15V）
E．滑动变阻器R1（20Ω，2A）
F．滑动变阻器R2（1750Ω，3A）
应该选用的仪器（写出前面的字母）______．
一个学生用以上仪器测得如下表中的数据，在图中所示的坐标系中画出U-I图象，从图中可得电源的电动势为______V，内阻为______Ω．
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 U/V 2.70 2.50 2.30 2.00 1.80 1.62 I/A 0.08 0.16 0.25 0.36 0.45 0.50 |
4、实验题 如图丙所示的电路，金属丝固定在两接线柱a、b上，锷鱼夹c与金属丝接触良好，现用多用表测量保护电阻R0的阻值，请完成相关的内容：
A.将转换开关转到“Ω×1”挡，红、黑表笔短接，调节______________， 使指针恰好停在欧姆刻度线的_______________处。
B.先_____________，再将红、黑表笔分别接在R0的两端，测量结果如图丁所示，则R0的阻值为________________。
5、简答题 如图所示电子射线管阴极K发射电子，阳极P和阴极K间加上电压后电子被加速．A、B是偏向板，使飞进的电子偏离．若已知P、K间所加电压UPK，偏向板长为L，板间距离为d，所加偏转电压为UAB．偏向板右端到荧光屏的水平距离为R．电子质量为me，（不计电子重力）电子电量为e．设从阴极出来的电子速度为0．试问：
（1）电子通过阳极P板的速度υ0是多少？
（2）电子射出偏向板时具有动能Ek是多少？
（3）电子过偏向板到达距离偏向板R?荧光屏上O′点，此点偏离入射方向的距离y是多少？
