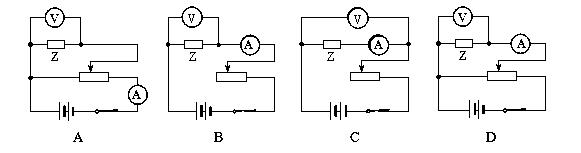

1、实验题 某学习小组通过实验来研究电器元件Z的伏安特性曲线。他们在实验中测得电器元件Z两端的电压与通过它的电流的数据如下表
| U/V | 0.00 | 0.20 | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 |
| I/A | 0.000 | 0.050 | 0.100 | 0.150 | 0.180 | 0.195 | 0.205 | 0.215 |
2、填空题 在“描绘小灯泡的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g和h按图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：
（1）若电压表的示数为2V，电流表的示数为零，小灯泡不亮，则断路的导线为______；
（2）若电压表的示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线为______；
（3）若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为______．
3、实验题 （4分）如图所示是探究感应电流与磁通量变化关系的实验，线圈A与电流表相连，线圈B通过变阻器和开关连接在电源上，则可以看到电流表指针偏转的是?（填序号）。从中可以得出闭合回路产生感应电流的条件：? ??。
A．开关闭合和断开的瞬间
B．开关总是闭合的，滑动变阻器也不动
C．开关总是闭合的，线圈B上下迅速移动
D．开关总是闭合的，迅速移动滑动变阻器的滑片
4、实验题 （1）（6分）在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和带电量有关。他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用绝缘丝线悬挂于玻璃棒C点，如图所示。
实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大；再保持两球距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大。
实验表明：两电荷之间的相互作用力，随其距离的________而增大，随其所带电荷量的____________而增大。
此同学在探究中应用的科学方法是__________（选填：“累积法”、“等效替代法”、“控制变量法”或“演绎法”）。

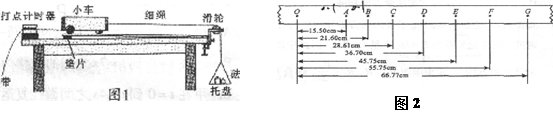

（2）（11分）如图1所示，某组同学借用“探究a与F、m之间的定量关系”的相关实验思想、原理及操作，进行“研究合外力做功和动能变化的关系”的实验：
①为达到平衡阻力的目的，取下细绳及托盘，通过调整垫片的位置，改变长木板倾斜程度，根据打出的纸带判断小车是否做__________运动。
②连接细绳及托盘，放人砝码，通过实验得到图2所示的纸带。纸带上0为小车运动起始时刻所打的点，选取时间间隔为0. 1s的相邻计数点A、B、C、D、E、F、G。实验时小车所受拉力为0. 2N，小车的质量为0.2kg。
请计算小车所受合外力做的功W和小车动能的变化△Ek，补填表中空格（结果保留至小数点后第四位）。
| ? | O-B | O-C | O-D | O-E | O-F |
| W/J | 0.0432 | 0. 0572 | 0. 0734 | 0. 0915 | ? |
| △Ek/J | 0.0430 | 0. 0570 | 0. 0734 | 0. 0907 | ? |
5、实验题 （4分）在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较小，正确的判断和做法是下列选项中的?和?．
A．这个电阻阻值较小
B．这个电阻阻值较大
C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量
D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量
