1、选择题 如图所示，一个圆形线圈的匝数n=100，线圈面积S="200" cm2，线圈的电阻r="1" Ω，线圈外接一个阻值R="4" Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。下列说法中正确的是（ ）
A．电阻R两端的电压保持不变
B．初始时刻穿过线圈的磁通量为0.4 Wb
C．线圈电阻r消耗的功率为4×10
W
D．前4 s内通过R的电荷量为4×10C
2、选择题 如图所示的电路中，电源电动势为E、内阻为r，R为滑动变阻器，L1、L2、L3为三个相同的灯泡，电键闭合，当滑动变阻器R的滑动端处于某位置时，三个灯泡均能发光．电键保持闭合，当滑动变阻器滑片向右移动时（ ）
A．电源的总功率减小，输出功率可能先增大后减小
B．L1变亮，L2变暗，L3变暗
C．L1变亮，L2变亮，L3变暗
D．三盏灯中Ll的功率最大

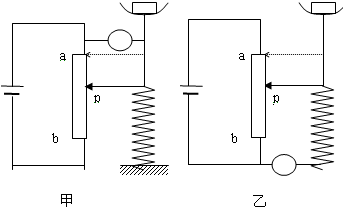

3、简答题 在研究课上，王明和夏青两位同学分别设计了如甲，乙两图所示的电子秤．所用器材相同，电源电动势为E，内阻不计．可变电阻长为L，电阻为R．弹簧导电，劲度系数为K，其电阻不计．连接甲图中的电压表的导线可伸缩自由伸缩．不测量时指针P均在a处（如图中虚线所示）．使电压表的示数与所称的重力对应便成为电子秤．?
（1）不称重时，甲，乙两图中的电压表示数分别是多大？
（2）分别写出?对应于甲，乙两种设计，所称重力G与电压表的示数u以及E，K，L的关系式．?
（3）比较甲，乙两个电路，哪一个比较好？为什么？
（4）设想两种设计的电子秤测重力时可能出现的问题（不必解答）
4、计算题 如图所示电路，电源的电动势E=4V，内阻r=1Ω，R1=8Ω，R2=R3=4Ω，电流表和电压表均为理想电表，求电压表和电流表的读数。
5、选择题 如图所示的电路，电源电动势为E，内阻为r，Rt为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，则下列判断正确的是
A．B灯变暗，A灯变亮
B．R0两端电压变大
C．电源路端电压变大
D．电源内压降变小
