1、简答题 如图所示，电流表读数为0.75A，电压表读数为2V，R3为4Ω．若某一电阻发生断路，则两电表的读数分别变为0.8A和3.2V．
（1）是哪个电阻发生断路？
（2）电源的电动势和内电阻分别为多大？
2、选择题 如图所示A灯与B灯的电阻相同，当滑动变阻器R的滑动片 P向上滑动时，两灯亮度变化是（ ）
A．A灯变亮，B灯变亮
B．A灯变暗，B灯变亮
C．A灯变暗，B灯变暗
D．A灯变亮，B灯变暗

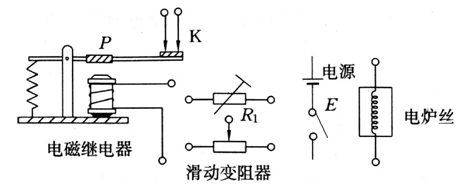

3、实验题 现有热敏电阻、电炉丝、电源、电磁继电器、滑动变阻器、开关和导线若干．如图所示，试设计一个温控电路．要求温度低于某一温度时，电炉丝自动通电供热，超过某一温度时，又可以自动断电.工作过程：闭合S当温度低于设计值时热敏电阻阻值大，通过电磁继电器电流不能使它工作，K接通电炉丝加热．当温度达到设计值时，热敏电阻减小到某值，通过电磁继电器的电流达到工作电流，K断开，电炉丝断电，停止供热．当温度低于设计值，又重复前述过程．试根据所给器材按要求连接电路。
4、选择题 如图所示，理想变压器原副线圈匝数比为
，
为定值电阻，
是滑动变阻器，原线圈两端的输入电压
，设理想交流电压表
、
的示数分别是
、
；理想交流电流表
、
示数分别是
、
。下列说法中正确的是（ ?）
A．电压表的示数
B．滑片P向b端滑动过程中，不变、变大
C．滑片P向b端滑动过程中，变小、变大
D．通过原、副线圈的交变电流频率之比为
5、选择题 关于电压和电动势，下列说法正确的是( )
A．电动势就是电源两极间的电压
B．电压和电动势单位都是伏特，所以电压和电动势是同一物理量的不同叫法
C．电压U＝W/q和电动势E＝W/q中的W是一样的，都是静电力所做的功
D．电压和电动势有本质的区别，反映的能量转化方向不同
