1、选择题 有一台理想变压器,原副线圈的匝数之比为n1:n2=2∶1,原线圈上交流电源的电压为U＝220
sin100πtV,Q为保险丝,其额定电流为1A,R为负载电阻,如图所示,变压器正常工作时R的阻值
A．不能低于55Ω
B．不能高于55Ω
C．不能低于77Ω
D．不能高于77Ω
2、选择题 一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头．下列说法正确的是( )
A．副线圈输出电压的频率为50 Hz
B．副线圈输出电压的有效值为31 V
C．P向右移动时，原、副线圈的电流比减小
D．P向右移动时，变压器的输出功率减小
3、选择题 一理想变压器原、副线圈匝数比n1∶n2＝11∶5.原线圈与正弦交变电源连接，输入电压u如图所示．副线圈仅接入一个10 Ω的电阻．则(? )
A．流过电阻的电流是20 A
B．与电阻并联的电压表的示数是100 V
C．经过1分钟电阻发出的热量是6×103 J
D．变压器的输入功率是1×103 W
4、选择题 如图所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器。若已知甲的变压比为500：1，乙的变流比为200：1，并且已知加在电压表两端的电压为220V，通过电流表的电流为5A，则输电线的输送功率为
[? ]
A．1.1×102W
B．1.1×104W?
C．1.1×106W?
D．1.1×108W

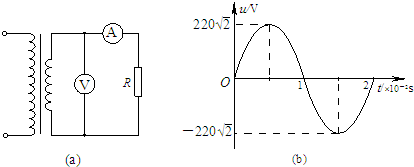

5、选择题 如图所示，图（a）中的理想变压器输入信号如图（b）所示（图线为正弦曲线），电路中电阻R=55Ω，交流电流表、交流电压表均为理想电表．若原、副线圈匝数比为2：1，下列说法中正确的是（ ）
A．电压表的示数为110V
B．电流表的示数为2A
C．原线圈输入功率为440W
D．原线圈中交变电压的频率为100Hz
