1、实验题 （5分）某探究学习小组的同学欲“探究小车动能变化与合外力对它做功的关系”，在实验室设计了一套如图所示的装置，图中A为小车，B为打点计时器，C为弹簧测力计，P为小桶（内有沙子），M是一端带有定滑轮的足够长水平放置的木板.
（1）要顺利完成该实验，除图中实验仪器和低压交流电源（含?导线）外，还需要的两个实验仪器是________、_________.
（2）小组中一位成员在完成该实验时发现系统摩擦力对实验 结果影响较大，请你帮助该同学设计一种测出系统摩擦力大小的方法.
_____________________________?。
参考答案：（1）刻度尺（1分）?天平（1分）
（2）调整小桶内沙子的量，当打点计时器在纸带上打出间隔相等的点迹时，此时弹簧测力计的读数即为系统摩擦力的大小（只要原理正确、方法得当、结论正确，均可得分）（3分）
本题解析：（1）在纸带上找两个清晰地计数点，用刻度尺测出两点的间距即为小车位移，绳子的拉力可以由弹簧秤示数读出，用平均速度求出这两点小车的瞬时速度，再用天平测量小车的质量。
（2）利用平衡摩擦的思想，当小车匀速运动时绳子的拉力等于小车受到得摩擦力。
本题难度：一般
2、选择题 如图所示，一轻弹簧上端固定，下端挂一物块甲，甲与乙用一细线相连，且质量相等，在甲、乙间的连线被剪断的瞬间，甲、乙的加速度的大小记作a甲和a乙，那么（ ）
A．a甲=0，a乙=g
B．a甲=g，a乙=g
C．a甲=0，a乙=0
D．a甲=g，a乙=0
参考答案：B
本题解析：
本题难度：一般
3、简答题 某同学探究弹力与弹簧伸长量的关系，将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧，弹簧轴线和刻度尺都应在竖直方向，弹簧自然悬挂时，长度记为L0，弹簧下端挂上砝码盘时，长度记为Lx；在砝码盘中每次增加10g砝码，弹簧长度依次记为L1至L6，数据如下表表：
| 代表符号 | L0 | Lx | L1 | L2 | L3 | L4 | L5 | L6 数值（cm） 25.35 27.35 29.35 31.30 33.4 35.35 37.40 39.30 |
参考答案：（1）用毫米刻度尺测量长度是要估读到分度值的下一位，故L3的数值记录不规范，最后一位是估读的，故所用刻度尺的最小刻度长为1mm；
（2）纵轴是砝码的质量，与弹簧的弹力成正比；横轴应该是伸长量，故是弹簧长度与原长L0的差值；
（3）根据胡克定律公式△F=k△x，有
k=△F△x=60×10-3×9.8N12×10-2m=4.9N/kg；
故答案为：（1）L3，1mm；（2）L0；（3）4.9．
本题解析：
本题难度：一般
4、实验题 在一次测量中：

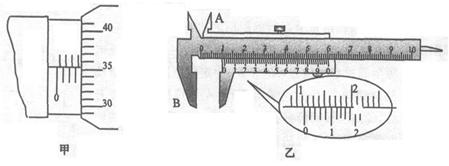

（1）螺旋测微器如图甲所示，其示数为___________mm;
（2）游标卡尺如图乙所示，其示数为___________mm。
参考答案：(1)?（3.852----3.854)? (2)? 11.14
本题解析： 螺旋测微器的原理
测微螺杆P与固定刻度S之间的精密螺纹的螺距为0.5 mm,即旋钮K每旋转一周,P前进或后退0.5 mm,
而可动刻度H上的刻度为50等份,每转动一小格,P前进或后退0.01 mm.即螺旋测微器的精确度为0.01 mm.读数时估算到毫米的千分位上,因此,螺旋测微器又叫千分尺.
读数:测量时被测物体长度的整数毫米数由固定刻度读出,小数部分由可动刻度读出.
测量值(毫米)=固定刻度数(毫米)(注意半毫米刻线是否露出)+可动刻度数(估读一位)×0.01(毫米)
游标卡尺：
原理:利用主尺的最小分度与游标尺的最小分度的差值制成.
读数:若用x表示由主尺上读出的整毫米数;K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数,则记录结果表达为(x+K×精确度) mm.
本题难度：简单
5、作图题 如图所示，物体A对物体B的压力是10 N，试画出这个力的图示和示意图．
图2－1－3
参考答案：：力的图示如图甲或乙，力的示意图如图丙．
本题解析：：(1)画力的图示
①选定标度：此题选2 mm长的线段表示2 N的力．
②从作用点沿力的方向画一线段，线段长短跟选定的标度和力的大小成正比，线段上加刻度，如图甲所示，也可以如图乙所示，从O点(用O点代替B物体)竖直向下画一段五倍于标度(10 mm)的线段；
③在线段上加箭头表示力的方向．
(2)画力的示意图：从作用点或从B的中心处沿力的方向画一线段，并加上箭头，表示方向，然后标明N＝10 N即可，如图丙所示．
本题难度：简单
