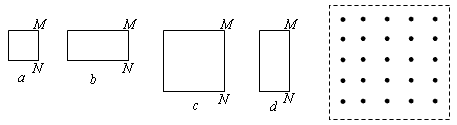

1、选择题 用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示。在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud。下列判断正确的是
[? ]
A．Ua＜Ub＜Uc＜Ud
B．Ua＜Ub＜Ud＜Uc
C．Ua＝Ub＜Uc＝Ud
D．Ub＜Ua＜Ud＜Uc
2、填空题 一个边长为10 cm的正方形金属线框置于匀强磁场中，线框匝数n＝100，线框平面与磁场垂直，电阻为20 Ω，磁感应强度随时间变化的图象如图所示，则在一个周期内线框产生的热量为________ J。
3、选择题 一个环形线圈放在磁场中，设第1秒内磁感线垂直于线圈平面向里，如图（甲）所示，若磁感强度B随时间t的变化的关系如（乙），那么在第2秒内线圈中的感应电流的大小和方向是（?）
A．大小恒定，顺时针方向
B．大小恒定，逆时针方向
C．逐渐增加，逆时针方向
D．逐渐减小，顺时针方向
4、选择题 如图所示，一平放在光滑水平面上的矩形导体框位于匀强磁场区域内，磁场和磁感应强度大小为B，方向沿竖直方向，现以恒定速度v将线框拉出有界的磁场区域．设磁场的边界与线框的一边平行，且线框的总电阻为R，周长为2l，而其长、宽则可以变化，则外力将线框拉出磁场区域的过程中，线框发热量的最大值为（ ?）
A．B2l3v/8R
B．4B2l3v/27R
C．6B2l3v/27R
D．以上答案都不对
5、选择题 如图所示，矩形线框abcd，通过导体杆搭接在金属导轨EF和MN上，整个装置放在如图的匀强磁场中．当线框向右运动时，下面说法正确的是（ ）
A．R中无电流
B．R中有电流，方向为E→M
C．ab中无电流
D．ab中有电流，方向为a→b
