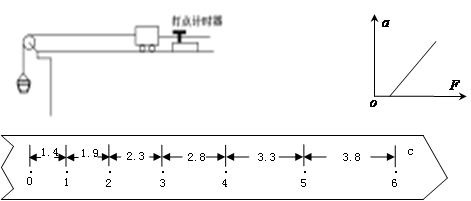

1、实验题 在验证牛顿第二定律的实验中，采用如图所示的实验装置。在探究加速度a与所受外力F的关系实验过程，某小组得到了如图所示的纸带（两计数点间还有两个点没有画出），已知打点计时器采用的是频率为50HZ的交流电，则两计数点间的时间间隔为（?） s，根据纸带可求出小车的加速度大小为（?）m/s2（此空保留两位有效数字）。由于他们操作不当得到的a－F关系图象如图所示，其原因是：?（ ）（只答一种情况即可）
2、简答题 如图所示，斜面倾角为θ=30°，一个重20N的物体在斜面上静止不动．弹簧的劲度k=100N/m，原长为10cm，现在的长度为6cm．
（1）试求物体所受的摩擦力大小和方向
（2）若将这个物体沿斜面上移6cm，弹簧仍与物体相连，下端仍固定，物体在斜面上仍静止不动，那么物体受到的摩擦力的大小和方向又如何呢？
3、实验题 某同学验证打点计时器打点频率是否为50Hz,用图甲所示装置进行实验，让重物自由落下，图乙所示是打点计时器打出纸带中的一部分。
(1) 实验时该纸带的_______端和重物相连接。（选填“左”或“右”）
该同学查出当地重力加速度值为g。如果不考虑重物下落过程中所受阻力，利用纸带上所测数据可以推出打点计时器打点频率的表达式为_______。
4、实验题 （1）打点计时器是中学研究物体运动时常用的实验器材，常见的有电磁打点计时器和电火花计时器两种。和电磁打点计时器进行比较，电火花计时器工作时，纸带运动所受到的阻力?（填“大”或“小” ）
（2）某同学用如下图所示装置测量自由落体加速度g，得到如图所示的一段纸带，测得AB=7.65cm，BC=9.17cm.已知交流电频率为50Hz，则利用所给数据测得打B点时重物的瞬时速度大小为?，测得自由落体加速度g=?它比公认的g值偏?（填“大”或“小” ），可能的原因是?。
5、填空题 某同学用20分度游标卡尺测量物体的长度L=________cm；用螺旋测微器测物体的直径D=__________mm
某同学先后用多用电表欧姆挡的×1k ，×100两挡位测电阻值时，表盘上指针分别如图所示，则所测电阻为_______________Ω
