时间:2019-03-16 02:36:05
1、实验题 （1）某实验小组用如图所示的装置测量弹簧的劲度系数k。当挂在弹簧下端的砝码处于静止状态时，测出弹簧受到的拉力F与对应的弹簧长度L（弹簧始终在弹性限度内），列表记录如下：
| 实验次数i | Fi（N） | Li（cm） |
| 1 | 0.49 | 60.20 |
| 2 | 0.98 | 61.60 |
| 3 | 1.47 | 63.05 |
| 4 | 1.96 | 64.65 |
| 5 | 2.45 | 66.10 |
| 6 | 2.94 | 67.55 |
的刻度盘只标注了表示量程Ig =100μA的刻度线，尚未标注其他分刻度线，如图所示。请用下列全部器材测量微安表的内阻：：内阻Rg约为2kΩ
：量程250mV，最小分度5mV，内阻约为1kΩ的内阻Rg的实验电路原理图（原理图中的元件要用相应的英文字母标注）。的内阻Rg=??参考答案：（1）①只利用了L1和L6两个数据，导致误差较大（或未利用L2、L3、L4、L5，导致误差较大）
②0.328
（2）①如图
②使微安表满偏，记下这时毫伏表的示数U
③
本题解析：若只利用了L1和L6两个数据，导致误差较大；利用逐差法处理表格中的数据，得出弹簧的劲度系数k= 0.328N/cm；根据题意，在方框内画出测量微安表的内阻Rg的实验电路原理图；闭合S，分别调节R1和R2至适当位置，闭合S，分别调节R1和R2至适当位置；利用公式Rg = ，测定内阻。
本题难度：简单
2、实验题 在“验证机械能守恒定律”的实验中，所用重物的质量为
，当地的重力加速度为
，打点计时器的打点时间间隔为T。某同学通过实验得到一条如图所示的纸带，纸带上的“0”点是物体刚要下落时打下的点，点“0”和“1”之间还有若干点，点“1”和点“6”之间各点为连续点，各点之间的距离如图所示。从“0”到“5”的过程中物体减小的重力势能的表达式为?，当打点“5”时物体的速度为?，这时物体动能的表达式为?。
参考答案：
，
，
本题解析：根据重力势能的定义式得：
重力势能减小量
利用匀变速直线运动的推论
点评：纸带问题的处理时力学实验中常见的问题．我们可以纸带法实验中，若纸带匀变速直线运动，测得纸带上的点间距，利用匀变速直线运动的推论，可计算出打出某点时纸带运动的瞬时速度和加速度．
本题难度：一般
3、实验题 在验证机械能守恒定律实验中有如图11所示装置和打出的一条纸带：
⑴在此实验中，现提供以下器材：电火花打点计时器、低压交流电源、导线若干、纸带、带夹子的重物、天平、铁架台，其中一定用不到的器材是??。
⑵实验过程操作无误，结果仍然为△Ep?△Ek（填“等于”、“略大于”或“略小于”）。此实验的主要误差来源于?。

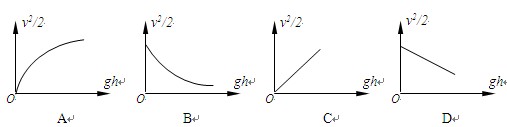

⑶若以重锤下落的高度和当地重力加速度的乘积gh为横坐标，以
为纵坐标，根据纸带上的一系列点算出相关各点的速度v，量出对应下落距离h，则在下列图象中能正确反映重锤下落过程物理关系的是 （?）
参考答案：天平； 〉； 摩擦力做功损失能量；C
本题解析：实验过程中
可将m消去，故不需要天平
物体下落过程中存在阻力，重力势能没有全部转化为动能，因此重力势能的减少量
略大于动能的增加量为
．
根据公式可得
，所以图像是一条通过原点的直线，故选C
点评：关键是理解实验原理，根据实验原理分析
本题难度：一般
4、实验题 如图所示是某同学探究动能定理的实验装置. 已知重力加速度为g，不计滑轮摩擦阻力. 该同学的实验步骤如下：
a. 将长木板倾斜放置，小车放在长木板上，长木板旁放置两个光电门A和B，砂桶通过滑轮与小车相连.
b. 调整长木板倾角，使得小车恰好能在细绳的拉力作用下匀速下滑. 测得砂和砂桶的总质量为m.
c. 某时刻剪断细绳，小车由静止开始加速运动.
d. 测得挡光片通过光电门A的时间为
，通过光电门B的时间为
，挡光片宽度为d，小车质量为M，两个光电门A和B之间的距离为L.
e. 依据以上数据探究动能定理.
（1）根据以上步骤，你认为以下关于实验过程的表述正确的是____________.
A．实验时，先接通光电门，后剪断细绳
B．实验时，小车加速运动的合外力为
C．实验过程不需要测出斜面的倾角
D．实验时，应满足砂和砂桶的总质量m远小于小车质量M
（2）小车经过光电门A、B的瞬时速度为
=___________、
="____________." 如果关系式___________________________在误差允许范围内成立，就验证了动能定理.
参考答案：（1）AC（2分）?
（2分）?
（2分）? mgl=M（）2/2-M（）2/2。（2分）
本题解析：试题分析：实验时，先接通光电门，后剪短细绳，当小车恰好做匀速运动时，砂和砂桶的等于小车重力沿斜面向下分力与摩擦力之和，当剪断细绳后，小车合力大小砂等于砂和砂桶的重力大小，A、C正确。
小车经过两光电门的速度为=，=，若mgl=MvB2/2-MvA2/2即mgl=M（）2/2-M（）2/2。
本题难度：一般
5、填空题 读出图中游标卡尺（图a）（10分度）和螺旋测微器（图b）的读数：
（1）游标卡尺的读数为?mm．（2）螺旋测微器的读数为?mm．
参考答案：（1）29.8mm?（2）6.701-6.705mm
本题解析：
试题分项：（1）10分度游标卡尺的游标每一分度表示0.1mm，主尺读出整毫米数，根据游标尺上第几条刻度线与主尺对齐读出毫米的小数部分（不估读）；主尺读数为：29mm，游标尺第8条刻度线与主尺对齐，读数为0.8mm，则游标卡尺的读数为29mm+0.8mm=29.8mm；
（2）螺旋测微器固定刻度每一分度表示1mm，读出毫米的整数部分（包括半毫米），毫米的小数部分由可动刻度读出（估读一位）；固定刻度读数为6.5mm，可动刻度读数为（20.1
20.5）×0.01mm，则螺旋测微器读数为6.701-6.705mm。
本题难度：一般
