1、实验题 在探究“加速度与力、质量的关系”的实验中，打点计时器使用交流电频率为50Hz。
(1)某同学在实验得到的纸带上选择了标为0－3的4个计数点，相邻的两个计数点间还有四个点没有画出。纸带旁并排放着带有最小刻度为毫米的刻度尺，零刻线与0点对齐。请你从图中读出有关数据，并计算：小车运动的加速度为 ?m/s2，第2点对应的小车瞬时速度为?m/s。?
(2) 某同学探究加速度与质量关系时画出 a--m图像是一条曲线，则他应该画??
图象。如果图象是一条 ??，则说明加速度与质量成反比。
2、作图题 如图所示，均匀直棒AB搁放在光滑的半球上保持静止，C为棒的中点，画出棒AB的受力图。
 |
3、填空题 原长为16cm的轻质弹簧，当甲、乙两人同时用100N的力在两端反向拉时，弹簧长度变为18cm；若将弹簧一端固定在墙上，另一端由甲一人用200N的力拉，这时弹簧的长度为_________cm，此弹簧的劲度系数为_________N/m。
4、实验题 在“利用单摆测定重力加速度”的实验中，只要测出多组单摆的摆长l和运动周期T，作出T2-l图象，就可以求出当地的重力加速度。某同学根据实验数据作出的图象如图甲所示。
（1）由图象求出的重力加速度g = ____________m/s2。（取π2=9.87）
（2）理论上T2-l图象应是一条过坐标原点的直线，造成图象不过坐标点的原因可能是_________。
A．以摆线长代替摆长（漏了小球半径）
B．以摆线长+小球直径代替摆长（多加了小球半径）

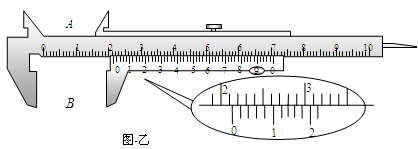

（3）用游标为50分度的游标卡尺测小球的直径时应选择测脚__________（填图中的A或B）；
（4）游标卡尺示数如图乙所示，由图读出小球的直径为 _____________mm。
5、实验题 某同学用图甲的实验装置探究小车的加速度a与小车所受合力F及质量M的关系。打点计时器所用交变电流的频率为50Hz。
（1）某次实验中得到的纸带如图乙所示，每两个点间还有四个点未画出。则可求出小车的加速度大小为_________m/s2；
（2）该同学在平衡摩擦力后进行实验，实际小车在运动过程中所受的拉力_______砝码和盘的总重力（填“大于”、“小于”或“等于”），为了便于探究、减小误差，应使小车质量M与砝码和盘的总质量m满足__________的条件。
