1、计算题 (17分)如图所示,半径为r、圆心为O1的虚线所围的圆形区域内存在垂直纸面向外的匀强磁场,在磁场右侧有一竖直放置的平行金属板M和N,两板间距离为L,在MN板中央各有一个小孔O2、O3,O1、O2、O3在同一水平直线上,与平行金属板相接的是两条竖直放置间距为L的足够长的光滑金属导轨,导体棒PQ与导轨接触良好,与阻值为R的电阻形成闭合回路(导轨与导体棒的电阻不计),该回路处在磁感应强度大小为B,方向垂直纸面向里的匀强磁场中,整个装置处在真空室中,有一束电荷量为+q、质量为m的粒子流(重力不计),以速率v0从圆形磁场边界上的最低点E沿半径方向射入圆形磁场区域,最后从小孔O3射出.现释放导体棒PQ,其下滑h后开始匀速运动,此后粒子恰好不能从O3射出,而从圆形磁场的最高点F射出.求:
（1）圆形磁场的磁感应强度B′.
（2）导体棒的质量M.
（3）棒下落h的整个过程中,电阻上产生的电热.
（4）粒子从E点到F点所用的时间.

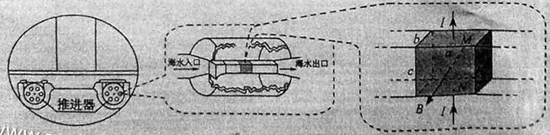

2、计算题 为了降低潜艇噪音，提高其前进速度，可用电磁推进器替代螺旋桨。潜艇下方有左、右两组推进器，每组由6个相同的用绝缘材料制成的直线通道推进器构成，其原理示意图如下。在直线通道内充满电阻率ρ=0.2Ω?m的海水，通道中a×b×c=0.3m×0.4m×0.3m的空间内，存在由超导线圈产生的匀强磁场，其磁感应强度B=6.4T、方向垂直通道侧面向外。磁场区域上、下方各有a×b=0.3mx0.4m的金属板M、N，当其与推进器专用直流电源相连后，在两板之间的海水中产生了从N到M，大小恒为I=1.0×103A的电流，设电流只存在于磁场区域。不计电源内阻及导线电阻，海水密度ρ=1.0×103kg/m3。
（1）求一个直线通道推进器内磁场对通电海水的作用力大小，并判断其方向。
（2）在不改变潜艇结构的前提下，简述潜艇如何转弯？如何倒车？
（3）当潜艇以恒定速度v0=30m/s前进时，海水在出口处相对于推进器的速度v=34m/s，思考专用直流电源所提供的电功率如何分配，求出相应功率的大小。
3、选择题 一个质量为m、带电量为q的粒子，在磁感应强度为B的匀强磁场中作匀速圆周运动.下列说法中正确的是
A．它所受的洛伦兹力是恒定不变的
B．它的动量是恒定不变的
C．它的速度与磁感应强度B成正比
D．它的运动周期与速度的大小无关
4、计算题 如图，平行金属板倾斜放置，AB长度为L，金属板与水平方向的夹角为θ，一电荷量为-q、质量为m的带电小球以水平速度v0进入电场，且做直线运动，到达B点。离开电场后，进入如下图所示的电磁场（图中电场没有画出）区域做匀速圆周运动，并竖直向下穿出电磁场，磁感应强度为B。试求：
小题1:带电小球进入电磁场区域时的速度v。
小题2:带电小球在电磁场区域做匀速圆周运动的时间。
小题3:重力在电磁场区域对小球所做的功。
5、计算题 两屏幕荧光屏互相垂直放置，在两屏内分别去垂直于两屏交线的直线为x和y轴，交点O为原点，如图所示。在y>0，0<x<a的区域有垂直于纸面向内的匀强磁场，在y>0，x>a的区域有垂直于纸面向外的匀强磁场，两区域内的磁感应强度大小均为B。在O点出有一小孔，一束质量为m、带电量为q（q>0）的粒子沿x周经小孔射入磁场，最后打在竖直和水平荧光屏上，使荧光屏发亮。入射粒子的速度可取从零到某一最大值之间的各种数值。已知速度最大的粒子在0<x<a的区域中运动的时间与在x>a的区域中运动的时间之比为2︰5，在磁场中运动的总时间为7T/12，其中T为该粒子在磁感应强度为B的匀强磁场中做圆周运动的周期。试求两个荧光屏上亮线的范围（不计重力的影响）。
