1、选择题 如图所示电路的三根导线中有一根是断的。电源电阻器R1·R2及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器Rl的b端和R2的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：
A．直流10V挡
B．直流0.5A挡
C．直流2.5V挡
D．欧姆挡
2、填空题 （4分）电阻A，B的伏安曲线如图所示，A，B电阻阻值之比为__________。
两电阻并联后总电阻的伏安曲线在__________内（填“区域I”、“区域II”或“区域III”内）
3、选择题 关于电流强度，下列说法中正确的是（?）
A．根据I = q / t，可知q与t成反比
B．因为电流有方向，所以电流强度是矢量
C．电流强度的单位“安培”是国际单位制中的基本单位
D．电流的方向就是电荷定向运动的方向

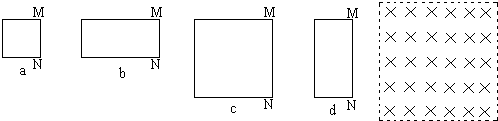

4、选择题 用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud．下列判断正确的是（ ）
A．Ua＜Ub＜Uc＜Ud
B．Ua＜Ub＜Ud＜Uc
C．Ua=Ub＜Uc=Ud
D．Ub＜Ua＜Ud＜Uc
5、选择题 如图所示的电路，电源电动势为E，内阻为r，闭合开关S，滑动变阻器滑片向左移动，下列结论正确的是( )
A．电流表读数变小，电压表读数增大
B．小灯泡L变亮
C．电容器C上电荷量减小
D．电源的总功率变大
