时间:2019-03-15 17:30:43
1、实验题 A．在研究电路元件的伏安特性时，得到如图所示的伏安特性曲线，已知电压表V（量程为15V，内阻约为150kΩ），电流表A（量程为150mA，内阻约为10Ω）．
1请你把实物图连接完整
2通过伏安特性曲线可以知道随着电压的提高此元件的电阻 （填不变，增加或者减小）[来源:学*科*网]
3把此元件和电阻为99欧姆的标准电阻串联接在电动势10伏特，内阻为1欧姆的电源两端，此时电源的输出功率为 ．
11B．某实验小组利用如图甲所示的实验装置来验证钩码和滑块所组成的系统机械能守恒．
①实验前需要调整气垫导轨底座使之水平，利用现有器材如何判断导轨是否水平？
．
②测得遮光条的宽度d=0．50cm；实验时将滑块从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间Δt=2．0×10-2s，则滑块经过光电门时的瞬时速度为 m/s．在本次实验中还需要测量的物理量有：钩码的质量m、 和
（文字说明并用相应的字母表示）．
③本实验通过比较 和 在实验误差允许的范围内相等（用测量的物理量符号表示），从而验证了系统的机械能守恒．
参考答案：A、减小，0.26W
11B、把滑块静止放在气垫导轨上，如果能保持静止状态说明气垫导轨水平．0.25m/s
滑块质量M，滑块到光电门的距离L．mgL和
（m+M）(
)2
本题解析：略
本题难度：一般
2、选择题 图中矩形线圈abcd在匀强磁场中以ad边为轴匀速转动，产生的电动势瞬时值为e =5sin20t V，则以下判断正确的是
A.此交流电的频率为10Hz
B.当线圈平面与中性面重合时，线圈中的感应电动势为0
C.当线圈平面与中性面垂直时，线圈中的感应电流为0
D.线圈转动一周，感应电流的方向改变一次
参考答案：B
本题解析：试题分析：根据e=5sin20t（V），得：ω=20rad/s，所以f＝
＝
Hz，A错误；当线圈平面与中性面重合时，线圈边的切割速度最小，即线圈中的感应电动势为零，B正确；当线圈平面与中性面垂直时，线圈边的切割速度最大，线圈中的感应电流最大，C错误；线圈每经过一次中性面，电流方向改变一次，转动一周，线圈两次经过中性面，因此电流的方向改变两次，D错误。
考点：交流发电机及其产生正弦式电流的原理
本题难度：一般
3、选择题 以下说法正确的是
A.物体通常呈现电中性，是因为物体没有电荷
B.电荷在转移的过程总电量是不变的
C.任何带电球体，都可以看作电荷全部集中于球心的点电荷
D.库仑定律适用于任何带电体
参考答案：B
本题解析：A、物体呈电中性是因为物体所带有的正负电荷量相等，对外呈电中性；错误
B、根据电荷守恒定律可知，电荷既不能创造电不会消灭，只能从物体的一部分转移到另一部分，或者从一个物体转移到另一个物体，在转移的过程中，电荷的总量保持不变；正确
C、只有当物体的大小、形状对所研究的问题没有影响时，才可以把带电体看成点电荷；错误
D、库仑定律适用于真空中的点电荷
故选B
考点：电荷基本概念
点评：容易题。点电荷是只有电荷量，没有大小、形状的理想化的模型，类似于力学中的质点，实际中并不存在.
本题难度：一般

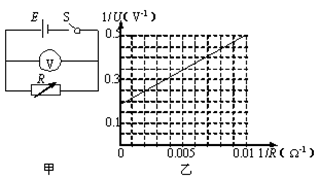

4、实验题 现有一种特殊的电池，它的电动势E恒定，内阻r较大。为了测定这个电池的电动势和内电阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，改变电阻箱的阻值，记录电压表示数，得到如图乙所示图线。图线中斜率的物理意义是_____________，截距的物理意义是_____________。由斜率与截距可以求得E＝___________V，r＝__________Ω 。
参考答案：
，
，
，
本题解析：根据闭合回路欧姆定律，路端电压即电压表读数
，电流
，整理即可得
，根据图像，整理出函数关系
，所以
图像的纵轴截距即，斜率即，结合图像带入数据可得
，电动势
，斜率
，解得内阻
。
考点：闭合回路欧姆定律 测量电源电动势和内阻
本题难度：一般
5、选择题 关于磁感线，下列说法中正确的是
A.磁感线上每一点的切线方向就是该点的磁场方向
B.磁感线一定从磁体的N极出发，到S极终止
C.任何磁场的磁感线都是闭合曲线，磁感线在空间可能相交
D.磁感线密处磁场强，磁感线疏处磁场弱
参考答案：AD
本题解析：试题分析：由磁感线的特点知，磁感线上每一点的切线方向就是该点的磁场方向，A对；任何磁场的磁感线都是闭合曲线，磁感线在空间不能相交，BC错；磁感线的疏密表示磁场的强弱，D对。
考点：磁感线的特点
点评：学生要会比较磁感线和电场线的异同点。
本题难度：困难
