1、选择题 如图所示，三个等势面上有a、b、c、d四点，若将一正电荷由c经a移到d点，电场力做正功W1；若由c经b移到d点，电场力做正功W2，则W1与W2，c、d两点电势φc、φd关系为( )
A.W1>W2，φc>φd
B.W1
D.W1＝W2，φc>φd
参考答案：D
本题解析：试题分析：由电场力做功与路径无关可知，W1=W2，AB错；由Wcd=qUcd得到Wcd>0,q>0,所以Ucd>0,Ucd=
，所以
，D对，C错
考点：考查电场力做功,电势差与电势间的关系式
点评：学生清楚电场力做功与重力做功相似，两个力都是保守力,两个力做功都与路径无关，在用电场力做功的公式和电势差的公式时，注意下角标的顺序要一致
本题难度：一般
2、实验题 有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质上是电流表）。不计踏板的质量，已知电流表的量程为2A，内阻不计，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R =35
参考答案：
本题解析：
本题难度：一般
3、选择题 如图的虚线为某电场的等势面，今有两个带电粒子（重力不计），以不同的速率，沿不同的方向，从A点飞入电场后，沿不同的径迹1和2运动，由轨迹可以判定
A.两粒子带电多少一定不同
B.两粒子的电性一定不同
C.粒子1的动能和粒子2的电势能都是先减少后增大
D.经过B、C两点，两粒子的速率可能不等
参考答案：BC
本题解析：试题分析：由图无法判定两电荷在同一位置时所受电场力的大小，故无法判定两粒子带电量的大小关系，故A错误．由图可知电荷1受到中心电荷的斥力，而电荷2受到中心电荷的引力，故两粒子的电性一定不同．选项B正确;由B选项分析可知2粒子在从A向C运动过程中电场力先做正功后做负功，故动能先增大后减小．而粒子1在从A向B运动过程中电场力先做负功后做正功，故动能先减小后增大．由于BC两点在同一等势面上，故粒子1在从A向B运动过程中电场力等于2粒子在从A向C运动过程中电场力所做的总功．由于两粒子以不同的速率从A点飞入电场故两粒子的分别经过B、C两点时的速率一定不相等．可知C对；D错；
思路分析：
考点：考查带电粒子在电场中的运动
点评：根据轨迹判定电荷1受到中心电荷的斥力，而电荷2受到中心电荷的引力，可知两粒子在从A向B、C运动过程中电场力做功情况．根据BC两点在同一等势面上，，可判定从A到B和从A到C过程中电场力所做的总功为0
本题难度：一般

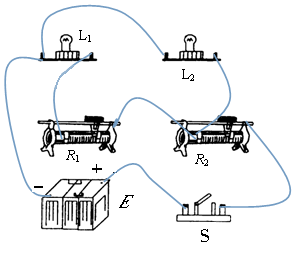

4、实验题 （9分）如图所示，小灯泡L1(4 V、1.6 W)，小灯泡L2(6 V、3.6 W)，滑动变阻器R1(0～10 W、0.5 A)，滑动变阻器R2(0～20 W、1.5 A)，以及电源E(e="9" V、r=0)和开关S各一只，导线若干。
(1)设计一个电路，要求在电路中L1和L2均正确发光，在方框中画出设计的电路图；
(2)按设计要求在如图所示实物中连线。
参考答案：如图所示
本题解析：(1)要使电路中L1和L2均正确发光，而它们的额定电流分别为I1=
=
A="0.4" A, I2="0.6" A,可知它们只能并联，L1的额定电压小些，所以还要串联一个滑动变阻器，由于干部路上的电流为两灯泡的电流和1 A，所以干路上的分压电阻用R2，与L1串联的用R1。整个电路设计如图所示。
(2)实物图的连接时，先选电源、开关、R2、R1、L1回路，把它们首尾连接好，再把L2并联上去即可，如图所示。
考点：电路图的设计、实物图的连接
点评：关键是先计算出两灯泡的电流确定两灯泡的连接方式，再根据题目的要求计算出每个电学元件安放的位置。
本题难度：一般
5、实验题 如图所示：
①金属丝直径的测量值为d =________mm． （3分）
②用多用电表粗测某一电阻.将选择开关调到欧姆挡“×10”档位，测量时发现指针向右偏转角度太大，这时他应该：
a.将选择开关换成欧姆挡的“_____”档位(选填“×100”或“×l”）。
b.调零后再次测量电阻丝的阻值，其表盘及指针所指位置如右下图所示，则此段金属丝的电阻约为_____Ω。
参考答案：3.864mm ②×1 12
本题解析：①螺旋测微器读数为
②指针向右偏转角度太大，说明电阻过小，需要换用抵挡测量，故选×1
电阻为
考点：考查了螺旋测微器读数，欧姆表的使用
本题难度：一般
