1、计算题 如图甲为小型旋转电枢式交流发电机的原理图。其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n＝100、电阻r＝10Ω。线圈两端的电流环与电阻R连接，电阻R＝90Ω，与R并联的电压表为理想电压表。在t＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量随时间t按图乙所示正弦规律变化。求：
(1)交流发电机产生的感应电动势的最大值；
(2)从线框经过图示位置开始计时，写出交流发电机产生的感应电动势的瞬时值表达式；
(3)电路中电压表的示数。

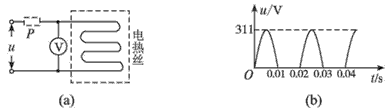

2、选择题 如图（a）所示为电热毯的电路图，电热丝接在u=311sin100πt V的电源上。电热毯被加热到一定温度后，通过装置P使输入电压变为图（b）所示波形，从而进入保温状态。若电热丝电阻保持不变，此时交流电压表的读数是
[? ]
3、选择题 某些国家照明电路使用的正弦交变电流的频率为60Hz，电压是110V，它的电压瞬时值u随时间t变化的关系式是
A．u="110" sin60πt V B．u="110" sin120πt V C．u="156" sin60πt V D．u="156" sin120πt V |
4、选择题 如右图是一个交变电流的电流强度i随时间t变化的规律，此交变电流的有效值是（?）
A．5
A
B．5A
C．3.5A
D．3.5A
5、选择题 如图表示一交流电的电流随时间而变化的图象，此交流电的有效值是（ ）
A．3.5A
B．
A
C．
A
D．5A
