1、选择题 使用中值电阻（刻度中央的电阻值）为20Ω（×l挡）的多用电表测量两个定值电阻（阻值约为R1=20Ω和R2=30kΩ）。在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：
A．转动选择开关置于“×1k” 挡
B．转动选择开关置于“×100”挡
C．转动选择开关置于“×10”挡
D．转动选择开关置于“×1”挡
E．转动选择开关置于“OFF”挡
F．将两表笔分别接触R1两端，读出Rl的阻值后随即断开
G．将两表笔分别接触R2两端，读出R2的阻值后随即断开
H．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“O”刻度
所选操作的合理顺序是_________ _____.
2、实验题 某同学用伏安法测一节干电池的电动势E和内电阻r，所给的器材有:
A．电压表V:0～3～15V B．电流表A:0～0.6～3A C．变阻器R1(20Ω，1A)
D．变阻器R2(1000Ω，0.1A) E．电键S和导线若干
【小题1】实验中电流表应选用的量程为 ；电压表应选用的量程为 ；变阻器应选用 ____ (填R1或R2)；
【小题2】实验测得的6组数据已在U-I图中标出，如图所示。请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=________V，电阻r=________Ω.
3、实验题 （6分）

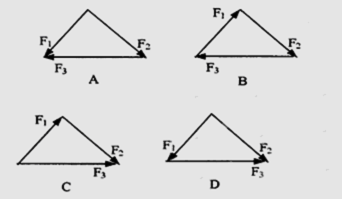

I．如图所示，大小分别为F1、F2、F3的三个力恰好围成一个闭合的三角形，且三个力的大小关系是F1<F2<F3，则下列四个图中，这三个力的合力最大的是
Ⅱ.用多用电表探测由图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值较小，但反接阻值很大。那么，该黑箱内元件的接法可能是图下中的 。
A. B. C. D.
4、实验题 “探究导体电阻与导体长度、横截面积、材料的关系”的实验电路如图1所示，a、b、c、d是四种不同规格的金属丝。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示。
| 编号 | 材 料 | 长度 （m） | 横截 面积 (mm2) |
| A | 镍铬合金 | 0.8 | 0.8 |
| B | 镍铬合金 | 0.5 | 0.5 |
| C | 镍铬合金 | 0.3 | 0.5 |
| D | 镍铬合金 | 0.3 | 1.0 |
| E | 康铜丝 | 0.3 | 0.5 |
| F | 康铜丝 | 0.8 | 0.8 |
5、实验题 为确定某电子元件的电气特性，做如下测量。
①用多用表测量该元件的电阻，选用“×10”倍率的电阻档后，应先 ，再进行测量，之后多用表的示数如图(a)所示，测得该元件电阻为 Ω。
②某同学想精确测得上述待测电阻Rx的阻值，实验室提供如下器材：
A．电流表A1（量程50mA、内阻r1＝10Ω）
B．电流表A2（量程200mA、内阻r2约为2Ω）
C．定值电阻R0＝30Ω
D．滑动变阻器R（最大阻值约为10Ω）
E．电源E（电动势约为4V）
F．开关S、导线若干
该同学设计了测量电阻Rx的一种实验电路原理如图(b)所示， N处的电流表应选用 ；（填器材选项前相应的英文字母）。开关s闭合前应将滑动变阻器的滑片置于 （选填“a”或者“b”）。
③若M、N电表的读数分别为IM、IN，则Rx的计算式为Rx= 。（用题中字母表示）
