1、实验题  测定电源的电动势和内阻的实验电路如图所示。

(1)在闭合开关之前为了防止电表过载而滑动变
阻器的滑动触头应放在___________处。(填“左
端”或“右端”)
(2)现备有以下器材:A. 干电池1个;B. 滑动变阻器(0


参考答案:


本题解析:


本题难度:简单



2、实验题  有一种测量物体重量的电子秤,其电路原理图如图中的虚线所示,主要由三部分构成:踏板、压力传感器R(实际上是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质上是电流表)。不计踏板的质量,已知电流表的量程为2A,内阻不计,电源电动势为12V,内阻为1Ω,电阻R随压力F变化的函数式为R =35


参考答案:


本题解析:


本题难度:一般



3、实验题  某研究性学习小组为了制作一种传感器,需要选用一电器元件。图为该电器元件的伏安特性曲线,有同学对其提出质疑,先需进一步验证该伏安特性曲线,实验室备有下列器材:

【小题1】为提高实验结果的准确程度,电流表应选用       ;电压表应选用          ;滑动变阻器应选用              。(以上均填器材代号)
【小题2】为达到上述目的,请在虚线框内画出正确的实验电路原理图,并标明所用器材的代号。


参考答案:
【小题1】A2    V1    R1
【小题2】如图


本题解析:分析:由图象可知小灯泡的电压及电流范围,则可根据安全性及准确性选出合适的仪表;由表格中电流从零开始变化,可知滑动变阻器的接法,根据所选电流表和电压表内阻可知电流表的接法.
解答:解:①由图可知,电流最大值为0.12A,故电流表应选用A2,灯泡两端的电压最大为2.5V,故电压表应选用V1,由图可知,电流电压是从零开始变化的,故应选用分压接法,故滑动变阻器应选用R1;
②滑动变阻器选用分压接法;
因小灯泡内阻一般较小,故应选用电流表外接法,
如下图

故答案为:(1)A2、V1;R1 (2)如图所示
点评:本题考查小灯泡的伏安特性曲线中的仪表的选择,及接法,题目较为简单;一般来说本实验都是采用分压外接法.


本题难度:一般



4、实验题  (6分)在做“测定电池的电动势和内阻”实验时,某同学的线路连接如图甲所示。

(1)在答题卡的方框内画出与图甲对应的电路图;
(2)在图乙-R坐标系中标出了该同学所测的实验数据点,试作出这些数据点的拟合直线,并读得该直线的纵轴截距为        A-1,求得其斜率为        V-1;

(3)求得电池的电动势是        V,内阻是       Ω。


参考答案:(1)见解析(2)0.9  0.67(3)1.5(±0.1)(1分),1.4(±0.3)(1分)


本题解析:(1)电路图如图所示:

(2)纵截距表示:,斜率表示电动势的倒数,根据数据可得,所以解得,

考点:考查了“测定电池的电动势和内阻”的实验
点评:本题的关键是知道图像的斜率和纵截距表示的物理含义


本题难度:一般



5、实验题  (10分)要测量一只量程已知的电压表的内阻,所备器材如下:
A.待测电压表V(量程3V,内阻未知)
B.电流表A(量程3A,内阻0.01Ω)
C.定值电阻R(阻值2kΩ,额定电流50mA)
D.蓄电池E(电动势略小于3V,内阻不计)
E.多用电表
F.开关K1、K2,导线若干
有一同学利用上面所给器材,进行如下实验操作:

①首先,用多用电表进行粗测,选用×100Ω倍率,操作方法正确。若这时刻度盘上的指针位置如图甲所示,则测量的结果是       Ω.

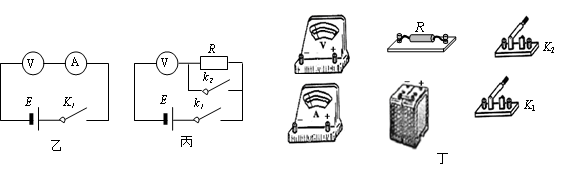

②为了更精确地测出此电压表内阻,该同学设计了如图所示的乙、丙实验电路,你认为其中较合理的电路图是    。其理由是
③在图丁中,根据你选择的电路把实物连接好。
④用你选择的电路进行实验时,请简述实验步骤:
用上述所测量的符号表示电压表的内阻RV=       .


参考答案:(1)3000(2分);(2)丙(2分)
(3)实物图连接如图所示:(2分)

(4)实验步骤:①闭合K1.再闭合K2,读得电压表示数U1;再断开K2,读得电压表示数U2.(2分)②。(2分)


本题解析:(1)测量值为30.0×100=3000Ω;(2)丙电路合理,乙图中电流表的示数太小,误差太大。丙图中R的阻值与电压表阻值接近,误差小。(3)见答案;(4)由于路端电压不变,电键K2闭合后,电压表示数就是电源电动势,而断开K2后根据电压表示数,可知电阻分得的电压,由于电阻与电压表串联,电压之比等于电阻之比,从而求出电压表内电阻。
考点:测量电压表内阻


本题难度:一般
