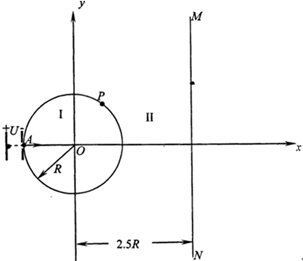

1、简答题 如图所示，在平面直角坐标系xOy平面内存在着方向相反的两个匀强磁场区域，其中圆心在坐标原点、半径为R的圆形区域Ⅰ内磁场方向垂直于xOy平面向里，第一象限和第四象限的圆形区域外（区域Ⅱ）的磁场方向垂直于xOy平面向外，MN为与x轴垂直且与y轴相距2.5R的一条直线，现有一质量为m、电荷量为+q的带电粒子，经过加速电压为U的加速电场加速后，从坐标为（-R，0）的A点沿x轴正方向射入区域Ⅰ，并从横坐标为0.5R处的P点进入区域Ⅱ．已知粒子第一次经过直线MN和第二次经过直线MN时的速度方向恰好相反，不计粒子重力，求：
（1）粒子进入圆形区域Ⅰ时的运动速度v的大小；
（2）区域Ⅰ和Ⅱ中磁感应强度B1、B2的大小；
（3）粒子从A点开始到第二次经过直线MN的过程中运动的总时间t．
2、选择题 一个重力不计的带电粒子垂直进入匀强磁场，在与磁场垂直的平面内做匀速圆周运动．则下列能表示运动周期 T 与半径R之间的图像是（?）
3、简答题 如图15所示，一束电子(电量为e)以速度V垂直射入磁感强度为B，宽度为d的匀强磁场中，穿透磁场时速度方向与电子原来入射方向的夹角是30°，则电子的质量是，穿透磁场的时间是 。
4、简答题 如图所示，为显像管电子束偏转示意图，电子质量为m，电量为e，进入磁感应强度为B的匀强磁场中，该磁场束缚在直径为l的圆形区域，电子初速度v0的方向过圆形磁场的轴心O，轴心到光屏距离为L（即P0O=L），设某一时刻电子束打到光屏上的P点，求PP0之间的距离．
5、计算题 如图所示，一电子从a点以一定速度垂直进入长为d、宽为h的矩形磁场区域沿曲线ab运动，且通过b点离开磁场。已知电子的质量为m，电量为e，磁场的磁感应强度为B，不计重力，求：
（1）该电子在磁场中运动的速率；
（2）该电子在磁场中运动的时间。
