时间:2019-03-15 16:58:30

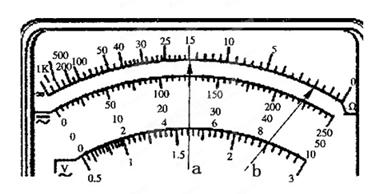

1、实验题 甲同学使用万用电表测量一未知电阻的阻值，已知他使用的是欧姆档的×103档测量时指针为图中b位置，则测阻值为： ；该同学和还想用此万用表测量一个阻值约为180欧的定值电阻的阻值，其操作应是:先 ，再 方可进行测量；该同学接着用此表的50mA档测量一直流电路的电流，将万用表正确调节并按要求正确接入电路，指针指在图中b位置，则所测电流为 mA
2、实验题 在测定一节干电池的电动势和内阻的实验中给出下列实验器材
A．电压表V：0—3V和0—15V两个量程
B．电流表A：0—0.6A和0—3A
C．滑动变阻器R1（最在阻值20欧）
D．滑动变阻器R2（最在阻值100欧）
E.开关S和导线若干
①电流表应选 量程，电压表应选 量程，滑动变阻器应
用 （填“R1”或 “R2”）
②画出实验电路图。
3、实验题 如下图所示是电子拉力计的示意图，金属弹簧右端和滑动触头P固定在一起（弹簧的电阻不计，P与R1之间的摩擦不计）。定值电阻R0；电阻R1是用均匀电阻丝密绕在瓷管上做成的（类似于滑动变阻器），其长度为10cm，阻值R1=300Ω，电源电动势E=3V，内阻不计。理想电流表的量程为0~100mA。当拉环不受拉力时，触头P刚好不与电阻R1接触（即电路断开）。弹簧的劲度系数为10000N/m。
【小题1】电路中连入的R0阻值至少应为 Ω。
【小题2】设计中需要将电流表上的电流数值改为拉力的数值，那么在原电流表的40mA处应改为 N。分析可知，拉力计的刻度是否均匀 。（填写“均匀”或“不均匀”）
【小题3】为了使拉力计的量程增大应采用的措施是（只填写一条） 。

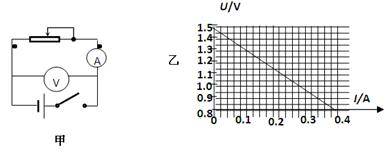

4、实验题 某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5 V，内阻约为1 Ω； 电压表(0－3 V，3 kΩ)、 电流表(0－0.6A，1.0 Ω)、
滑动变阻器有R1(10 Ω，2 A)和R2(100 Ω，0.1 A)各一只．
①实验中滑动变阻器应选用 (填“R1”或“R2”)。
②在实验中测得多组电压和电流值，得到如图乙所示的U－I图线，
由乙图可较准确地求出该电源电动势E＝ V；内阻，r= Ω。
5、实验题 根据试题的要求填空。⑴图（甲）为多用电表的示意图，其中S、K、Ｔ为三个可调节的部件，现用此电表测量一阻值约为20～30Ω的定值电阻，测量的某些操作步骤如下：
①调节可调节部件__ ___，使电表指针停在__ _位置；
②调节可调节部件K，使它在尖端指向__ __位置；
③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件__ __，使电表指针指向__ ___位置。
⑵在用多用表测量另一电阻的阻值时，电表的读数如图（乙）所示，该电阻的阻值为_ _
。
