1、实验题 采用“伏安法”测电阻，无论是“安培表外接”还是“安培表内接”都会出现系统误差，为此某同学采用如右图所示电路测定待测电阻Rx的阻值。实验器材如下：
电池组E，电动势为4．5 V，内阻很小； 电压表V，量程3 V，内阻约3 kΩ；
电流表A，量程2 mA，内阻约50Ω； 滑动变阻器R，阻值范围0～20Ω；
Rx是待测电阻，阻值约3kΩ；开关S1、S2，导线若干。
①请根据电路图，将实验器材连接成实验电路（图中部分电路已连接）。
②闭合开关前，先将滑动变阻器的滑动端置于电路图中的 端（填a或b），然后闭合开关S1、S2，适当调节滑动变阻器R，记下电流表和电压表的示数I1、U1；再断开开关S2，记下电流表和电压表示数为I2、U2。则被测电阻Rx= （用电表的示数表示）；
③你认为上述实验能否消除系统误差： （填“能"或“不能”）。
参考答案：①（4分）见图②（2分）a端；
（3分）③（2分）能
本题解析：①见下图
②为了保护电路，在闭合开关前滑动变阻器应处于a端；
③该实验避免了电压表的分流，所以可以避免系统误差，
考点：考查了创新实验
点评：做本题的关键是理解如何消除实验系统误差的
本题难度：一般
2、实验题 如图所示，多用电表表盘指针所示的位置，请你读数：
（1）如果使用的是50V的电压挡，则读数为 V；
（2）如果使用的是×10Ω的电阻挡，则读数为 Ω；
（3）如果使用的是10mA的电流挡，则读数为 mA。
参考答案：（1） 36.0 （2） 60 （3） 7.2
本题解析：（1）如果使用的是50V的电压挡，则读数为36.0V（2）如果使用的是×10Ω的电阻挡，则读数为6×10Ω=60Ω（3）如果使用的是10mA的电流挡，则读数为7.2 mA
本题难度：一般

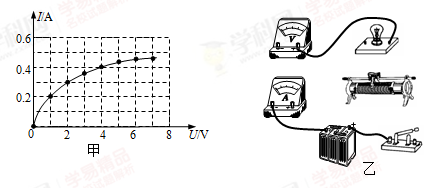

3、实验题 （9分）在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在图甲所示的I U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。
（1）根据图线的坐标数值，请在图乙中用笔画线代替导线，把实验仪器连接成完整的实验电路。
参考答案：（1）如图； （2）BD （3）5.0Ω
本题解析：（1）因描绘伏安特性曲线，要从零开始测量多组数据，所以滑动变阻器用分压式接法，小灯泡电阻较小，用电流表外接法。
（2）由伏安特性曲线知，小灯泡的电阻随电压的增大而增大，随电流的增大而增大，再根据电功率
，
知，A、C错误；B、D正确。
（3）由甲图知，当电压为1.0V时，电流为0.2A，所以电阻
。
考点：本题考查描绘小灯泡的伏安特性曲线
本题难度：一般
4、实验题 如图10所示是测定电流表内阻的电路图。电流表的内阻约100Ω左右，满偏电流为500µA，用一节E=1.5V电池做电源。
（1）现备有以下可变电阻：
A．电阻箱，阻值范围为0~99.9Ω
B．电阻箱，阻值范围为0~999.9Ω
C．滑动变阻器，阻值范围为0~200Ω
D．滑动变阻器，阻值范围为0~20 KΩ
在上述可变电阻中，电路图中的R应选用 ，R′应选用 。
（2）某同学进行的实验步骤如下：
①先将R的阻值调到最大，合上S1，调节R的阻值，使电流表的指针转到满刻度。
②合上S2，
调节R′和R的阻值，使电流表的指针转到满刻度的一半。[91exam.org
③记下R′的阻值
指出上述实验步骤中有什么错误。答：
参考答案：（1）滑动变阻器应选电阻大的D；电阻箱应选B，（2）第②步中，合上S2后不应再调节R。
本题解析：略
本题难度：简单
5、实验题 影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小。某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律。
（1）他们应选用下图所示的哪个电路进行实验？答：
（2）实验测得元件Z的电压与电流的关系如下表所示。根据表中数据，判断元件Z是金属材料还是半导体材料?答：
| U/V | 0 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.50 | 1.60 |
| I/A | 0 | 0.20 | 0.45 | 0.80 | 1.25 | 1.80 | 2.80 | 3.20 |
参考答案：（1）A；（2）半导体材料。
本题解析：（1）由于需要测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律，故采用分压式电路，CD错误；又由于元件的电阻较小，故应该采用电流表外接法，B错误，A正确；（2）当电压为0.4时的电阻为2Ω，电压为0.8V时，电阻为1Ω，即电阻随电压的增大而减小，故它是半导体材料。
考点：研究影响材料电阻率的实验。
