时间:2018-10-13 01:54:51
1、计算题 在一周期性变化的匀强磁场中有一圆形闭合线圈，线圈平面与磁场垂直，如图甲所示，规定图中磁场方向为正。已知线圈的半径为r、匝数为N，总电阻为R，磁感应强度的最大值为B0，变化周期为T，磁感应强度按图乙所示变化。求：
（1）在0~
内线圈产生的感应电流的大小I1；
（2）规定甲图中感应电流的方向为正方向，在图丙中画出一个周期内的i-t图象，已知图中
；
（3）在一个周期T内线圈产生的焦耳热Q。
2、填空题 如图所示，有绝缘外皮的金属导线框abcd放在水平光滑金属导轨上，在磁场中向右运动，匀强磁场垂直水平面向下，则G1表的指针______，G2表的指针______（填“偏转”或“不偏转”）．
3、简答题 如图所示，cd、ef是两根电阻不计的光滑金属导轨，其所在平面与水平面之间的夹角为60°，将两导轨用开关S连接，在两导轨间有垂直于导轨平面向上的匀强磁场，磁感应强度B，可在导轨上自由滑动的金属棒长L，质量为m，电阻为R，设导轨足够长，则：
（1）先将开关S断开，金属棒ab由静止开始释放后，经过多长时间S接通，ab必将做匀速运动？
（2）若先将开关S闭合，将金属棒由静止开始释放，在运动过程中ab上的最大热功率为多大？
4、选择题 目前中国南极考察队队员正在地球南极考察，设想考察队队员在地球南极附近水平面上驾驶一辆冰车向前行进时，由于地磁场作用，冰车两端会有电势差，设驾驶员左方电势为U1，右方电势为U2，则以下说法正确的是（ ）
A．向着南极点行进时，U1比U2高
B．背着南极点行进时，U1比U2低
C．在水平冰面上转圈时，U1比U2高
D．无论怎样在水平冰面上行进，U1总是低于U2

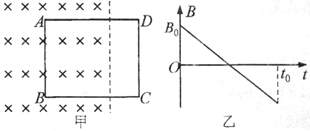

5、选择题 如图甲所示，在粗糙绝缘的水平面上，金属框架ABCD的一部分处于有界匀强磁场中．若磁场的磁感应强度B随时间按图乙所示规律变化，其中图示磁场方向(即竖直向下)为正。在0—t0这一段时间内金属框架ABCD一直保持静止，则该段时间内水平面对它的静摩擦力的大小
A．变大
B．变小
C．先变小再变大
D．先变大再变小
