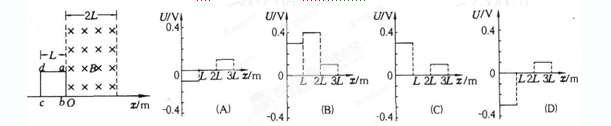

1、选择题 一正方形闭合导线框abcd，边长为0.1m，各边电阻均为1Ω，bc边位于x轴上，在x轴原点O右方有宽为0.2m、磁感应强度为1T的垂直纸面向里的匀强磁场区，如图所示，当线框以恒定速度4m/s沿x轴正方向穿越磁场区过程中，如图所示中，哪一图线可正确表示线框从进入到穿出过程中，ab边两端电势差Uab随位置变化的情况（?）
2、选择题 一闭合线圈置于磁场中，若磁感应强度B随时间变化的规律如图乙所示，则图中能正确反映线圈中感应电动势E随时间t变化的图象是
[? ]
A．
B．
C．
D．
3、选择题 一个单匝线圈放在磁场中，下列的几种说法正确的是
[? ]
A．闭合线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
B．闭合线圈中磁通量越大，线圈中产生的感应电动势一定越大
C．闭合线圈放在磁场越强的位置，线圈中的感应电动势越大
D．闭合线圈中磁通量变化越快，线圈中的感应电动势一定越大
4、选择题 如图，电阻R、电容C与一线圈连成闭合电路，条形磁铁N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是
A．从a到b，上极板带正电
B．从a到b，下极板带正电
C．从b到a，上极板带正电
D．从b到a，下极板带正电
5、计算题 （14分）如图甲所示，电阻不计的“
”形光滑导体框架水平放置，导体框处在竖直向上的匀强磁场中，磁感应强度为B=1T，有一导体棒AC横放在框架上且与导体框架接触良好，其质量为m=0．2kg，电阻为R=0．8
，现用绝缘轻绳拴住导体棒，轻绳的右端通过光滑的定滑轮绕在电动机的转轴上，左端通过另一光滑的定滑轮与物体D相连，物体D的质量为M=0．2kg，电动机内阻r=1。接通电路后电压表的读数恒为U=10V,电流表读数恒为I=1A，电动机牵引原来静止的导体棒AC平行于EF向右运动，其运动位移x随时间t变化的图象如图乙所示，其中OM段为曲线，MN段为直线。（取g=10m/s2）求：
（1）电动机的输出功率；
（2）导体框架的宽度；?
（3）导体棒在变速运动阶段产生的热量。
