1、选择题 如图，倾角为θ，间距为L的光滑导轨上水平放置一条长也是L的直导线，若电源电动势为E，电源内阻为r，直导线电阻为R，其余部分电阻不计，磁感应强度大小为B，方向垂直斜面向上，若导线静止不动，则导线的质量为（ ）
A．
| BLE gsinθ(R+r) |
| BLE gcosθ(R+r) |
| BLE gtanθ(R+r) |
| BLE gcotθ(R+r) |
参考答案：
由闭合电路欧姆定律可得，电路电流I=Er+R? ①，
导线受力如图所示，由平衡条件得：
mgsinθ=BIL? ②，由①②解得：m=BELgsinθ(R+r)；
故选A．
本题解析：
本题难度：一般
2、计算题 检测一个标称值为5Ω的滑动变阻器。可供使用的器材如下：
A．待测滑动变阻器
，全电阻约5Ω（电阻丝绕制紧密，匝数清晰可数）
B．电流表
，量程0.6A，内阻约0.6Ω
C．电流表
，量程3A，内阻约0.12Ω
D．电压表
，量程15V，内阻约15KΩ E．电压表
，量程3V，内阻约3KΩ
F．滑动变阻器R，全电阻约20Ω? G．直流电源E，电动势3V，内阻不计
H．游标卡尺? I．毫米刻度尺? J．电键S导线若干
（1）用伏安法测定的全电阻值，所选电流表___________(填""或"")，所选电压表为_________(填""或"")。

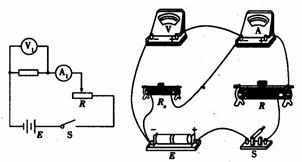

（2）画出测量电路的原理图，并根据所画原理图将下图中实物连接成测量电路。
（3）为了进一步测量待测量滑动变阻器电阻丝的电阻率，需要测量电阻丝的直径和总长度，在不破坏变阻器的前提下，请设计一个实验方案，写出所需器材及操作步骤，并给出直径和总长度的表达式。
参考答案：
（1）；
（2）方案一：分压接法
方案二：限流接法
③重复测量三次，求出电阻丝直径和总长度的平均值
本题解析：
因为需要测定的是的全电阻，则
，小于表的满偏值的
，故选，因为
故选．
，故安培表应用外接法．因为滑动变阻器R约20Ω，而为5Ω。故变阻器R有分压和限流两种接法。
本题难度：简单
3、计算题 如图所示，电源电动势为50 V，电源内阻r为1.0Ω，定值电阻R为14Ω，M为直流电动机，电动机电阻r0为2.0Ω.电动机正常运转时，电压表的读数为35V.求在100s的时间内电源做的功和电动机上转化为机械能的部分各是多少？正常工作时电动机的效率是多少？
参考答案：η=(UI-I2r0)/UI=94.3%
本题解析：由题设条件知r和R上的电压降之和为(E－U)，所以电路中的电流为
I＝
A＝1.0 A? 2分
所以在100 s内电源做的功为W＝EIt＝50×1×100 J＝5.0×103 J? 2分
在100 s内电动机上把电能转化为机械能的部分是
ΔE＝IUt－I2r0t＝(1.0×35×100－12×2×100) J＝3.3×103 J? 3分
η=(UI-I2r0)/UI="94.3%?" 3分
本题难度：简单
4、选择题 如图所示的电路中，由于电路出现故障，灯L1变暗，灯L2变亮，故障原因是（ ）
A．R1断路
B．R4短路
C．R3断路
D．R2短路
参考答案：
A、R1断路时，外电路电阻增大，路端电压增大，干路电流减小，通过R4的电流增大，则L1与R4并联的总电流减小，并联电压减小，则灯L1变暗．路端电压增大，而L1与R4并联的电压减小，则灯L2的电压增大，灯L2变亮．符合题意．故A正确．
B、若R4短路，灯L1被短路，灯L1不亮．不符合题意．故B错误．
C、若R3断路，外电阻增大，路端电压增大，两灯都变亮，不符合题意．故C错误．
D、若R2短路，外电路减小，路端电压减小，R3中电流减小，总电流增大，则通过两灯的电流增大，两灯都变亮，与题不符．故D错误．
故选A
本题解析：
本题难度：简单
5、选择题 如图所示是一光敏电阻自动计数器的一部分电路示意图，其中R1为光敏电阻，电流表为值班室的显示器，a、b之间接信号处理系统．当照射到光敏电阻R1处的光消失时，显示器的电流I及ab端的电压u的变化情况是（ ）
A．I变大，u变大
B．I变小，u变小
C．I变小，u变大
D．I变大，u变小
参考答案：当照射到光敏电阻R1处的光消失时，光敏电阻的电阻值变大，故R1与R2并联电阻变大，故电流表读数变大；整个外电阻变大，故路段电压也变大；
本题解析：
本题难度：简单
