1、实验题 （8分） 在探究物体运动加速度与外力关系实验中

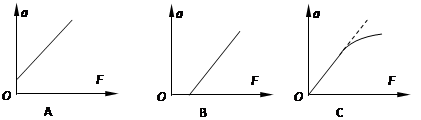

（1）某些同学不能得到当小车的质量一定时加速度a与作用力F成正比的正确图线，而是得出下列图线．请分别说出得到图中(A)、（B）、（C）三种图的原因．
得到（A）图的原因___________________________________________；
得到（B）图的原因___________________________________________；
得到（C）图的原因___________________________________________．

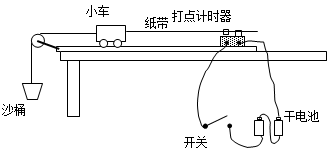

(2) 某同学在接通电源进行实验之前，将实验器材组装如图所示，请你指出该装置中的错误或不妥之处
．
2、实验题 （1）在“验证机械能守恒定律”的实验中，下列叙述正确的是（ ）
A．安装打点计时器时，两纸带限位孔应在同一竖直线上
B．实验时，在松开纸带让重物下落的同时，应立即接通电源
C．若纸带上开头打出的几点模糊不清，也可设法用后面清晰的点进行验证
D．测量重物下落高度必须从起始点算起
（2）为进行该实验，备有下列器材可供选择铁架台、打点计时器、复写纸片、重锤、纸带、低压直流电源、天平、秒表、导线、开关。其中不必要的器材是 。缺少的器材是 。
3、实验题 某次“验证机械能守恒定律”的实验中，用6V、50Hz的打点计时器打出的一条无漏点的纸带，如图所示，O点为重锤下落的起点，选取的计数点为A、B、C、D，各计数点到O点的长度已在图上标出，单位为毫米，重力加速度取9.8m/s2，若重锤质量为1kg，则
①．打点计时器打出B点时，重锤下落的速度vB= m/s，重锤的动能EkB= J。
②．从开始下落算起，打点计时器打B点时，重锤的重力势能减小量为 J。
③．根据纸带提供的数据，在误差允许的范围内，重锤从静止开始到打出B点的过程中，得到的结论是 。

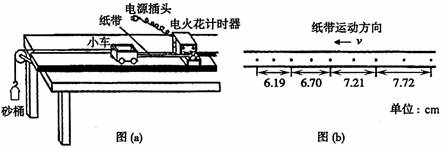

4、实验题 某同学设计了一个探究加速度a与物体所受合力F及质量m关系的实验，图（a）为实验装置简图。（交流电的频率为50Hz）
（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为 m/s2。（保留二位有效数字）
（2）保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m及对应的
，数据如下表：
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 小车加速度 a/m?s |
5、实验题 某同学用如图6(a)所示的装置测定匀加速直线运动的加速度时打出的一条纸带，A、B、C、D、E为在纸带上所选的计数点，相邻计数点间还有4个点未画出。
【小题1】打出的纸带如图(b)所示，实验时纸带的 端应和小车相连接。（选填“左”或“右”）
【小题2】打点计时器打下C点时小车的速度为______________m/s。
由纸带所示数据可算出实验时的加速度为 _________m/s2。
