1、实验题 （6分）某同学利用如图4－5所示的装置测量当地的重力加速度。实验步骤如下：
A．按装置图安装好实验装置；
B．用游标卡尺测量小球的直径d；
C．用米尺测量悬线的长度l；
D．让小球在竖直平面内小角度摆动。当小球经过最低点时开始计时，并计数为0，此后小球每经过最低点一次，依次计数1、2、3……。当数到20时，停止计时，测得时间为t；
E．多次改变悬线长度，对应每个悬线长度，都重复实验步骤C、D；
F．计算出每个悬线长度对应的t 2；
G．以t 2为纵坐标、l为横坐标，作出t 2－l图线。
结合上述实验，完成下列任务：

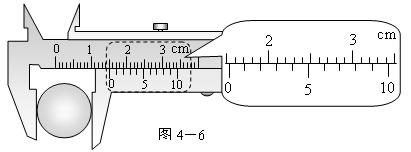

（1）用游标为10分度的卡尺测量小球的直径。某次测量的示数如图4－6所示，读出小球直径d的值为 cm。
（2）该同学根据实验数据，利用计算机作出t 2
2、实验题 某同学在做“用单摆测定重力加速度”的实验中，先测得摆线长为97．5 cm，再用游标卡尺测量摆球直径如图所示，摆球直径为 mm，则该摆摆长为 cm，然后用秒表记录了单摆振动35次所用的时间，如图所示，秒表读数为 s,则重力加速度g为 m/s2(结果保留三位有效数字)。
3、填空题 常用螺旋测微器的精度是0.01mm，在下图中的螺旋测微器的读数为6.620mm，请在刻度线旁边的方框内标出相应的数以符合给出的数，若另制一个螺旋测微器，使其精度提高到0.005
4、实验题 某兴趣小组的同学们在做“用打点计时器测速度”的实验中，让重锤自由下落，打出的一条纸带如图所示，图中直尺的单位为cm，点O为纸带上记录到的第一点，点A、B、C、D……依次表示点O以后连续的各点。已知打点计时器每隔T="0.02" s打一个点。
（1） 请分别读出DF、FH的长度DF= , FH=
（2） 求出E、G点的速度
= ，
=
5、实验题 利用图中所示的装置可以研究自由落体运动．实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会在纸带上打出一系列的小点．
(1)为了测得重物下落的加速度，还需要的实验器材有________．(填入正确选项前的字母)
A．天平 B．秒表 C．米尺
(2)若实验中所得到的重物下落的加速度值小于当地的重力加速度值，而实验操作与数据处理均无错误，写出一个你认为可能引起此误差的原因：______________________________．
