1、实验题 某同学为了测电流表A1的内阻r1的精确值，有如下器材：
【小题1】要求电流表A1的示数从零开始变化，且能多测几组数据，尽可能减少误差。在右图虚线方框中画出测量用的电路图，并在图中标出所用器材的代号。
【小题2】若选测量数据中的一组来计算电流表A1的内阻r1，
则所用电流表A1的内阻r1表达式为r1= ；
式中各符号的意义是
。
参考答案：
【小题1】如图所示
【小题2】
本题解析：【小题1】因为要多侧几组数据，所以滑动变阻器才用分压式，电压表量程太大，不能使用，所以要采用安安法测量，又因为A1的量程小于A2的量程，所以两个电流表分别测量支路和干路的电流，电路图如下：
【小题2】根据串并联电路的规律：
所以
其中
和
分别表示两个电流表的示数，
表示电流表A1的内阻，
表示定值电阻的阻值。
本题难度：一般
2、实验题 （改编）如图为某同学设计的研究磁场对通电金属棒作用的实验装置。当其接通电键时，有电流通过金属棒，观察到金属棒向左运动，则下列说法正确的是
A．此时通过金属棒的电流是由电源经b流向a
B．若调换U形磁铁的南北极，则金属棒仍向左运动
C．若调换流经金属棒的电流方向，则金属棒仍向左运动
D．若同时调换U形磁铁的南北极和流经金属棒的电流方向，则金属棒仍向左运动
参考答案：D
本题解析：由左手定则可知电流经
流向
，所以A错；若调换磁铁的南北极，磁场方向反向，则安培力的方向反向，变为向右，所以B错；若调换流经金属棒的电流方向，则安培力的方向反向，变为向右，所以C错；若同时调换磁铁的南北极和电流的方向，则导体棒所受安培力的方向不变，所以D正确。
考点：安培力，左手定则。
本题难度：一般
3、实验题 图1为某一热敏电阻的I-U关系曲线图，在图2所示的电路中，电源电压恒为9v，电流表读数为70mA，定值电阻R1=250
，由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压约为 v，热敏电阻的阻值约为 ，电阻R2的阻值约为 。（结果均保留一位小数）
参考答案：5.2v 152.9 111.8
本题解析：
考点：本题考查了串并联电路的特点以及欧姆定律的灵活应用，
点评：先根据并联电路的电压规律，求出流经R1的电流，再根据并联电路的电流规律求出通过热敏电阻中的电流，然后再从图中读出对应的电压值，即为热敏电阻两端的电压；
本题难度：一般
4、实验题 欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用连接，以下说法不正确的是（ )
A．使用前检查指针是否指在左侧“0”刻度处
B．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指右侧零
C．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接
D．测电阻时，表针向右偏转角度越大，待测电阻阻值越大
参考答案：D
本题解析：使用前，欧姆表中没有电流，故其指针指在分度盘的左侧，故A正确；测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指右侧零，故C正确；红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接，C也正确；测电阻时，表针向右偏转角度越大，待测电阻阻值越小，故D错误；所以该题选D。
考点：欧姆表的使用。
本题难度：一般

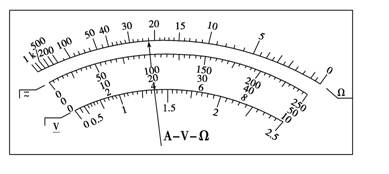

5、实验题 用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值,根据图所示的表盘,被测电阻阻值为 Ω.若将该表选择旋钮置于1 mA挡测电流,表盘仍如图所示,则被测电流为 mA.
参考答案：(1)220(2)0.40
本题解析：略
本题难度：一般
