1、填空题 电动机的自动控制电路如图所示，其中RH为热敏电阻，RL为光敏电阻。当温度升高时，RH的阻值远小于 RL；当光照射RL时，其阻值远小于R2，为使电动机在温度升高或受到光照时能自动启动，电路中虚线框内应选______________门逻辑电路；若要提高光照时电动机启动的灵敏度，可以______________R2的阻值（填“增大”或“减小”）。
2、实验题 如图5-1-14所示，甲、乙是两类热敏电阻的Rt特征图线，如果想用热敏电阻作传感器，并与继电器相连，构成一个简单的自动报警线路，当温度过高时，由继电器接通电路报警.采用图_____________类热敏电阻较好.
图5-1-14
3、其他 在铁路与公路的交叉路口，安装有自动控制的信号灯。当火车来的时候信号灯亮，火车过去时信号灯灭。下图是这种信号灯的控制电路图，S1、S2为两个光控开关，光照到时接通，没照到时断开，只有两个开关都接通时，信号灯才是灭的。请在方框内画出符合要求的门电路符号。

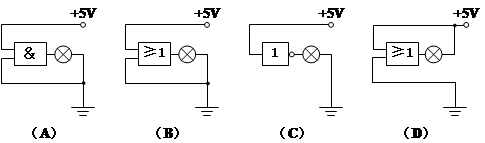

4、选择题 如图所示的逻辑电路中能让小灯亮起来的是（?）
5、实验题 （7分）、如图所示是蒋老师设计的防盗门报警器的简化电路示意图，（含逻辑电路图）门打开时，红外光敏电阻Rt受到红外线照射，电阻减小；门关闭时会遮蔽红外线光源（红外线光源没有画出），红外光敏电阻Rt增大。经实验试验，灯的亮灭的却能反映门的开关状态。（1）要实现门打开时红灯亮，同时电铃响，门关闭时绿灯亮，电铃不响，试简述其工作原理。（2）在图中虚线框内该装入怎样的元件？在虚线框内画出门电路图。
[
