1、选择题 “与”门、“或”门和“非”门三个基本逻辑电路组成的一个组合逻辑电路，其中A、B、C为输入端，Y为输出端，在完成下面的真值表时，输出端Y空格中从左到右依次填写都正确的是(? )
| A | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
| B | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
| C | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Y | ? | ? | ? | ? | ? | ? | ? | ? |
参考答案：C
本题解析：A、B输入或门，C输入非门，两个输出端又同时输入与门，当A、B为0时，输出为0，C为0，输出为1，1和0输入与门，输出仍然为0．同理得出输出端Y为“0，1，0，1，0，1，0．故C正确，
本题难度：简单
2、选择题 如图所示，无论C输入信号如何，要使输出端Y输出信号都为“0”，则A，B输入信号为（? ）
参考答案：A
本题解析：
本题难度：简单
3、作图题 (1)如图是一个应用某逻辑电路制作的简单车门报警电路图，图中的两个按钮开关S1、S2分别装在汽车的两道门上，只要其中任何一个开关处于开路状态，发光二极管（报警灯）就发光。请你根据报警装置的要求，列表分析开关状态与发光二极管的发光状态，并指出是何种门电路，在图中画出这种门电路的符号。
(2)某同学设计了一个楼道应急灯的控制电路，如图所示，当电网停电时，应急灯自动打开，来电时，应急灯自动熄灭。图中R1，R2为分压电阻，以使门电路获得合适的电压，J为应急灯开关控制继电器（图中未画应急灯电路），请在虚线框内填入需要的门电路符号。
参考答案：(1)驾驶员离开汽车时，两个车门均处于关闭状态，跟两个车门对应的开关S1和S2均闭合，这时发光二极管不会发光报警，为什么这时发光二极管不发光呢？原来S1和S2闭合后，电流不通过发光二极管，当有其他人打开了某一扇门时，S1或S2就处于断开状态，这时就有电流通过发光二极管，使其发光报警，可见，这一装置实际上是一个“或”门电路。

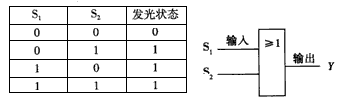

开关闭合及二极管不发光状态为“0”，开关断开及二极管发光状态为“1”，则开关状态及发光二极管发光状态对应如下表，虚线框内门电路的符号如图所示
(2)停电时R1，R2两端均无电压，即门电路无输入，应急灯自动打开，所以门电路应有输出，可以判断应为“非”门，符号如图所示
本题解析：
本题难度：一般
4、填空题 如图所示为某门电路构成的一简单控制电路，其中R’与R中一个为光敏电阻（光敏电阻在光照时电阻很小），另一个为变阻器，L为小灯泡．其工作情况是：当光敏电阻受到光照时，小灯L不亮，不受光照时，小灯L亮．请指出在电路中R’为______（填“光敏电阻”或“变阻器”）．为了有较弱光照时灯就不亮，变阻器的阻值应取______（填“大些”或“小些”）．
参考答案：答：由电路图可知，当天黑时非门电路的输入端为高电势，输出端为低电势，灯亮，根据串联电路分压，此时R阻值较大分压较大，故R为光敏电阻，R’为滑动变阻器；当天越黑时，R阻值越大，分的电压越大，当达到高电势时，即输入为高电势，输出为低电势，灯亮，故R′调大些．
故答案为：滑动变阻器? 大些
本题解析：
本题难度：一般
5、选择题 如右图所示为一门电路的两个输入端A、B与输出端Z的电压信号图，由此可推断该门电路是
A? B? C? D
参考答案：C
本题解析：与门的特点：事件的所有条件满足，事件才能发生．或门的特点：只要有一个条件满足，事件就能发生．非门的特点：输入状态和输出状态完全相反．
将A、B、C、D四个门电路注意代入，输入状态和输出状态完全相反，发现C正确，A、B、D错误．
故选C．
点评：解决本题的关键掌握门电路的特点，与门的特点：事件的所有条件满足，事件才能发生．或门的特点：只要有一个条件满足，事件就能发生．非门的特点：输入状态和输出状态完全相反．
本题难度：简单
