1、选择题 在光滑水平面上有一物块始终受水平恒力F的作用而运动，在其正前方固定一个足够长的轻质弹簧，如图所示，当物块与弹簧接触后向右运动的过程中，下列说法正确的是（ ）
A．物块接触弹簧后即做减速运动
B．物块接触弹簧后先加速后减速
C．当弹簧处于压缩量最大时，物块的加速度等于零
D．当物块的速度为零时，它所受的合力为零
2、填空题 在“研究弹簧的形变量与外力的关系”实验中，将弹簧水平放置，测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的，用记录的外力F与弹簧的形变量x作出的F-x图线如图所示．
（1）由图求出弹簧的劲度系数，即k=______N/m．
（2）图线不过原点的原因是：______．
3、选择题 在“探究弹力和弹簧伸长的关系”的实验中关于操作步骤先后顺序，下列说法正确的是
A．先测量原长，后竖直悬挂
B．先竖直悬挂，后测量原长
C．先后顺序对实验结果无影响
D．先后顺序对实验结果的影响程度取决于弹簧的自重
4、实验题 （1）（8分）如图所示为“探究加速度与物体所受合外力的关系”的实验装置图。图中小车A的质量为m1，连接在小车后的纸带穿过电火花打点计时器B，它们均置于水平放置一端带有定滑轮且足够长的木板上，重物p的质量为m2 ， C为测力传感器，实验时改变p的质量，可以读出测力器不同读数F，不计绳与滑轮的摩擦。
①为了减小长木板对小车摩擦力的影响，必须先?（填“挂”或者“不挂”）重物p，在长木板远离滑轮的一端下面垫一块木块，反复移动木块的位置，用手轻推小车，直到打点计时器打出一系列?的点。
②下列说法正确的是
A．电火花打点计时器应接4-6V低压交流电源
B．实验时应先接通电源后释放小车
C．实验中m2应远小于m1
D．测力计的读数始终为
?
③下图为某次实验得到的纸带，相邻计数点间还有四个点没有画出。从图中读出AB两点间距s=__________cm；
④由此可求得小车的加速度的大小是?。（交流电的频率为50Hz，结果保留二位有效数字）
（2）在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3V 1.5W”的灯泡两端的电压和通过它的电流，现有如下器材：
A．直流电流表0～3A（内阻约0.1Ω）? B．直流电流表0～600mA（内阻约0.5Ω）
C．直流电压表0～3V（内阻约3kΩ）? D．直流电压表0～15V（内阻约200kΩ）
E．滑动变阻器（10Ω，1A）? F．滑动变阻器（1kΩ，300mA）
①除电源、开关、导线外，为完成实验，需要从上述器材中选用? （填字母代号）。
②某同学用导线a、b、c、d、e、f、g和h连接的电路如图左所示，电路中所有元器件都是完好的，且电压表和电流表已调零。闭合开关后发现电压表的示数为2V，电流表的示数为零，小灯泡不亮，则可判断断路的导线是? （填字母代号）。
③该同学在实验中测得多组数据并描点如图所示，请在格纸上作出该灯泡的伏安特性曲线。
④若小灯泡的电功率为P，则图中的图线可能正确的是? 。

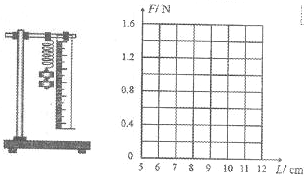

5、填空题 某同学在做“探究弹力和弹簧伸长的关系”实验中，设计了如图所示的实验装置．所用每只钩码的质量都是30g，他先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在弹簧的下端，每次都测出相应的弹簧总长度，将数据填在下面表格中．弹簧始终未超过弹性限度，取g=10m/s．
| 砝码总质量m/g | 0 | 30 | 60 | 90 | 120 | 150 弹簧总长L/cm 6.0 7.1 8.3 9.5 10.6 11.8 弹力大小F/N |
