1、选择题 有一个匀强磁场，它的边界是MN，在MN左侧是无场区，右侧是匀强磁场区域，如图甲所示。现在有一个金属线框以恒定速度从MN左侧进入匀强磁场区域，线框中的电流随时间变化的i－t图像如图乙所示。则可能的线框是?（?）

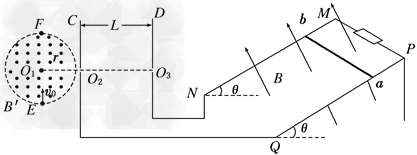

2、计算题 如图所示，半径为r、圆心为O1的虚线所围的圆形区域内存在垂直纸面向外的匀强磁场，在磁场右侧有一竖直放置的平行金属板C和D，两板间距离为L，在C、D板中央各有一个小孔O2、O3。O1、O2、O3在同一水平直线上，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距也为L。M、P两点间接有阻值为R的电阻。一根质量为M的均匀直导体棒ab放在两导轨上，并与导轨垂直，闭合回路，导轨与导体棒的电阻不计，二者之间的摩擦不计。整套装置处于匀强磁场中，磁场的磁感应强度为B，磁场方向垂直于斜面向上。整个装置处在真空室中，有一电荷量为＋q、质量为m的粒子(重力不计)，以速率v0从圆形磁场边界上的最低点E沿半径方向射入圆形磁场区域，最后从小孔O3射出。现释放导体棒ab，其沿着斜面下滑h后开始匀速运动，此时仍然从E点沿半径方向射入圆形磁场区域的相同粒子恰好不能从O3射出，而从圆形磁场的最高点F射出。求：
(1)圆形磁场的磁感应强度B"。
(2)导体棒ab的质量M。
(3)导体棒ab下落h的整个过程中，导体棒ab克服安培力做的功为多少？
3、选择题 我国第一艘航母“辽宁舰”交接入列后，歼—15飞机顺利完成了起降飞行训练，图为一架歼—15飞机刚着舰时的情景。已知该飞机机身长为l，机翼两端点C、D的距离为d，某次在我国近海海域训练中飞机降落时的速度沿水平方向，大小为v，该空间地磁场磁感应强度的水平分量为Bx，竖直分量为By。C、D两点间的电势差为U，下列分析正确的是（?）
A．U=Bxlv，C点电势低于D点电势
B．U=Bxdv，C点电势高于D点电势
C．U=Bylv，C点电势低于D点电势
D．U=Bydv，C点电势高于D点电势
4、选择题 如图8所示，每米电阻为lΩ的一段导线被弯成半径r=lm的三段圆弧组成闭合回路．每段圆弧都是
圆周，位于空间直角坐标系的不同平面内：ab曲段位于．xoy平面内，bc段位于yoz平面内，ca段位于zox平面内．空间内存在着一个沿+x轴方向的磁场，其磁感应强度随时间变化的关系式为Bt=0.7+0.6t(T)。则（）
A．导线中的感应电流大小是0.1A，方向是a→c→b→a
B．导线中的感应电流大小是0.1A，方向是a→b→c→a
C．导线中的感应电流大小是
A，方向是a→c→b→a
D．导线中的感应电流大小是A，方向是a→b→c→a
5、选择题 边长为a的闭合金属正三角形框架，完全处于垂直于框架平面的匀强磁场中，现把框架匀速拉出磁场，如图所示。则下图中图象规律与这一过程相符合的是
