1、填空题 质子
和α粒子
从静止开始经相同的电势差加速后垂直进入同一匀强磁场做圆周运动，则这两粒子的动能之比Ek1:Ek2=____，轨道半径之比r1:r2=____，周期之比T1:T2=____。

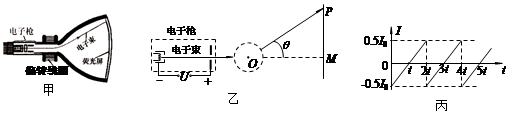

2、计算题 （10分）电视机中显像管（抽成真空玻璃管）的成像原理主要是靠电子枪产生高速电子束，并在变化的磁场作用下发生偏转，打在荧光屏不同位置上发出荧光而形成像。显像管的原理示意图（俯视图）如图甲所示，在电子枪右侧的偏转线圈可以产生使电子束沿纸面发生偏转的磁场，偏转的磁场可简化为由通电螺线管产生的与纸面垂直的磁场，该磁场分布的区域为圆形（如图乙所示），其磁感应强度B=μNI，式中μ为磁常量，N为螺线管线圈的匝数，I为线圈中电流的大小。由于电子的速度极大，同一电子穿过磁场过程中可认为磁场没有变化，是稳定的匀强磁场。
已知电子质量为m，电荷量为e，电子枪加速电压为U，磁常量为μ，螺线管线圈的匝数N，偏转磁场区域的半径为r，其圆心为O点。当没有磁场时，电子束通过O点，打在荧光屏正中的M点，O点到荧光屏中心的距离OM=L。若电子被加速前的初速度和所受的重力、电子间的相互作用力以及地磁场对电子束的影响均可忽略不计，不考虑相对论效应及磁场变化所激发的电场对电子束的作用。
（1）求电子束经偏转磁场后打到荧光屏上P点时的速率；
（2）若电子束经偏转磁场后速度的偏转角θ=60°，求此种情况下电子穿过磁场时，螺线管线圈中电流I0的大小；
（3）当线圈中通入如图丙所示的电流，其最大值为第（2）问中电流的0.5倍。求电子束打在荧光屏上发光所形成“亮线”的长度。
3、选择题 如图，在半径为R=
| mv0 qB |
| πm 2qB |
4、计算题 如图所示，在坐标系xOy中，第一象限除外的其它象限都充满匀强磁场，磁感应强度都为B = 0.12T、方向垂直纸面向内．P是y轴上的一点，它到坐标原点O的距离l=0.40m．一比荷
C/kg的带正电粒子从P点开始进入匀强磁场中运动，初速度
m/s、方向与y轴正方向成夹角θ=53°并与磁场方向垂直．不计粒子的重力作用．已知sin53°=0.8，cos53°=0.6，求：
（1）粒子在磁场中运动的轨道半径R．
（2）在第一象限中与x轴平行的虚线上方的区域内充满沿x轴负方向的匀强电场（如图），粒子在磁场中运动一段时间后进入第一象限，最后恰好从P点沿初速度的方向再次射入磁场．求匀强电场的电场强度E和电场边界（虚线）与x轴之间的距离d．
5、选择题 一个所受重力可以忽略的带电粒子在磁感应强度为B的匀强磁场中做匀速圆周运动，如果它又垂直进入另一相邻的磁感应强度为2B的匀强磁场，则 ( )
A．粒子的速率加倍，周期减半
B．粒子的速率不变，轨道半径减小
C．粒子的速率减半，轨道半径减为原来的1/4
D．粒子的速率不变，周期减半
