时间:2018-03-18 09:39:04
1、选择题 如图所示，理想变压器左线圈与导轨相连接，导体棒ab可在导轨上滑动，磁场方向垂直纸面向里，以下说法正确的是（ ）
A．ab棒匀速向右滑，c、d两点中c点电势高
B．ab棒匀加速右滑，c、d两点中d点电势高
C．ab棒匀减速右滑，c、d两点中d点电势高
D．ab棒匀加速左滑，c、d两点中c点电势高

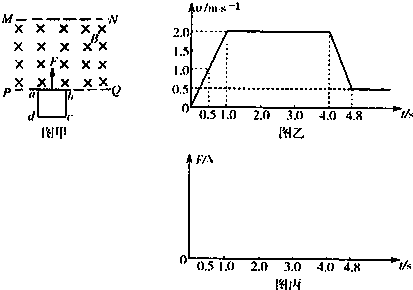

2、简答题 如图甲所示，水平边界线MN、PQ之间有一匀强磁场，磁场方向垂直纸面向里．abcd为一正方形单匝导线框，ab边紧靠下边界PQ，线框的质量m=0.2kg，边长L=1.0m，总阻R=2.0Ω．图乙是线框在竖直向上的拉力F作用下由静止开始向上运动的v-t图象．已知线框在运动过程中始终在竖直平面内，且不发生转动，t1=0.5s，拉力大小F1=10.4N；线框穿过磁场所用的时间t=4.8s；g取10m/s2．
（1）求匀强磁场的磁感应强度大小．
（2）在图丙中画出与v-t图相对应的F-t图象（不要求写出解答过程）．
3、选择题 如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ沿导轨从MN处匀速运动到M"N"的过程中，棒上感应电动势E随时间t变化的图示，可能正确的是
[? ]?
A．
B．
C．
D．
4、选择题 如图所示，虚线框内是磁感应强度为B的匀强磁场，导线框的三条竖直边的电阻均为r，长均为L，两横边电阻不计，线框平面与磁场方向垂直。当导线框以恒定速度v水平向右运动，ab边进入磁场时，ab两端的电势差为U1，当cd边进入磁场时，ab两端的电势差为U2，则
[? ]
A．U1=BLv
B．U1=
BLv
C．U2=BLv
D．U2=
BLv
5、计算题 如图所示，在磁感应强度为B的匀强磁场中，设导体棒Oa可以以点O为中心转动，而另一端a刚好搭在光滑的半圆形金属导轨上，Oa长为l且以角速度ω匀速转动，在Ob间接入一阻值为R的电阻，不计其他电阻，试求：
（1）Oa中产生的感应电动势；
（2）流过R上的电流；
（3）所需外力的功率。
