1、选择题 如图所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列正确的是（ ）
A．甲为“非”门，输出为“1”
B．乙为“或”门，输出为“0”
C．乙为“与”门，输出为“1”
D．丙为“或”门，输出为“1”
参考答案：D
本题解析：
本题难度：一般
2、填空题 如图所示为光敏电阻自动计数器的示意图，其中R1为光敏?电阻，R2为定值电阻．那么当有光照射?R1时，信号处理系统获得______（填高电压或者低电压），信号处理系统每获得一次______（填高电压或者低电压）就记数一次．
参考答案：当有光照射?R1时，R1的电阻减小，则整个电路总电阻变小，电动势不变，则电流增大，所以R2两端的电压增大，即信号处理系统获得高电压．而信号处理系统每获得一次低电压就记数一次．
故本题答案为：高电压，低电压．
本题解析：
本题难度：一般
3、选择题 （B）如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是：（ ）
参考答案：C
本题解析：
本题难度：一般
4、选择题 如图是逻辑电路图，真值表中当A为1，B为0时，输出Z的值为（ ）
A．O
B．1
C．O或1
D．任意值
参考答案：图示是或门符号，故满足或逻辑关系，当A为1，B为0时，输出Z的值为1
故选B
本题解析：
本题难度：一般

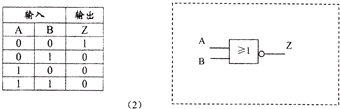

5、简答题 有一个电路决定是否工作，电路中用A和B分别表示二个元件，用C和D分别表示另二个元件），如果工作，输出为高电势．

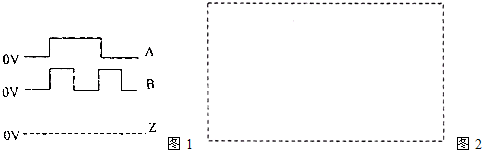

（1）如果A和B都滿足条件（“滿足条件”输入为高电势）工作，则电路才一起工作．请在图1中画出输出端Z输出的电信号，并完成该门电路的真值表．
| 输入 | 输出 A B Z 0 0 ______ 0 1 ______ 1 0 ______ 1 1 ______ | |
参考答案：与门电路输入端都为高电势时输出端才为高电势，或门电路为只要有一个高电势输出即为高电势，再通过一个非门，输出则为低电势．
答案为：1，0，0，0
本题解析：
本题难度：一般
