1、选择题 自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了
A.温度传感器
B.生物传感器
C.红外线传感器
D.压力传感器
2、作图题 电路中用A和B表示两个元件。有一个电路控制是否工作，如果工作，输出为高电势。
(1)如果A和B都满足条件（“满足条件”输入为高电势），电路才一起工作。请画出输出端y输出的电信号，并完成该门电路的真值表。
?
(2)如果其中任何一个损坏，或两个都损坏（“损坏”输入为高电势），则电路都无法工作，请根据以上情况完成真值表，并在虚线框内画出用门电路符号表示的逻辑电路图。
?

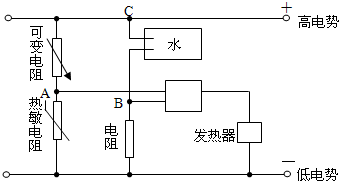

3、填空题 （B）下图是热水器系统的恒温器集成电路，当温度低时，热敏电阻的阻值很大，温度高时热敏电阻的阻值就很小，只有当热水器中有水或水的温度低时，发热器才会开启并加热；反之，便会关掉发热器．如果热水器中没有水时，电路中BC部分就处于______路，这个逻辑电路是______门电路．
4、填空题 实用的逻辑电路是由若干个_______和_______组成的，它们常常制作在很小的_______上，封装后留出引脚，这就是集成电路块。逻辑电路中最基本、最简单的是_______。
5、选择题 下列说法中正确的是：?（?）
A．话筒是一种常用的声音传感器，其作用是将电信号转换为声信号
B．电子秤是利用力传感器进行测量
C．某些街旁的路灯，利用半导体的光敏特性，夜晚电阻小，白天电阻大，控制了电路的通斯
D．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越小
