1、选择题 一个面积S=4×10-2 m2、匝数n=100匝的线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B随时间t变化的规律如图所示，则下列判断正确的是
[? ]
A．在开始的2s内穿过线圈的磁通量的变化率等于-0.08 Wb/s
B．在开始的2s内穿过线圈的磁通量的变化量等于零
C．在开始的2s内线圈中产生的感应电动势等于-0.08 V
D．在第3s末线圈中的感应电动势等于零
2、选择题 下列关于日光灯电路的接法中，正确的是（ ）
A．
B．
C．
D．

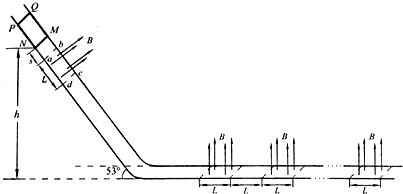

3、简答题 如图所示，两条光滑的绝缘导轨，导轨的水平部分与倾斜部分平滑连接．两导轨间距为L=0.5m．导轨的倾斜部分与水平面成θ=530角．其中有一段匀强磁场区域abcd，磁场方向垂直于斜面向上．导轨的水平部分有n段相同的匀强磁场区域．磁场方向竖直向上，所有磁场的磁感虚强度大小均为B=1T．磁场沿导轨的长度均为L=0.5m．磁场左、右两侧边界均与导轨垂直．导轨的水平部分中相邻磁场区域的间距也为L．现有一质量为m=0.5kg，电阻为r=0.125Ω，边长也为L的正方形金属框PQMN，从倾斜导轨上由静止释放，释放时MN边离水平导轨的高度h=2.4m，金属框滑进磁场abcd时恰好作匀速运动，此后，金属框从导轨的倾斜部分滑上水平部分并最终停停止．取重力加速度g=10m/s2，sin53°=0.8，cos53°=0.6．求：
（1）金属框刚释放时MN边与ab的距离s；
（2）金属框能穿过导轨的水平部分中几段磁场区域；
（3）整个过程中金属框内产生的电热．
4、选择题 两金属棒和三根电阻丝如图连接，虚线框内存在均匀变化的匀强磁场，三根电阻丝的电阻大小之比R1∶R2∶R3＝1∶2∶3，金属棒电阻不计．当S1、S2闭合，S3断开时，闭合的回路中感应电流为I，当S2、S3闭合，S1断开时，闭合的回路中感应电流为5I，当S1、S3闭合，S2断开时，闭合的回路中感应电流是：
[? ]
A．0
B．3I
C．6I?
D．7I
5、简答题 如图，水平U形光滑框架，宽度为1m，电阻忽略不计，导体棒ab的质量m = 0.2kg、电阻R = 0.5Ω，匀强磁场的磁感应强度B = 0.2T，方向垂直框架向上。现用F = 1N的外力由静止开始向右拉ab棒，当ab棒的速度达到2m/s时，求：
（1）ab棒产生的感应电动势的大小；
（2）ab棒所受的
安培力大小和方向；
（3）ab棒的加速度大小和方向。
