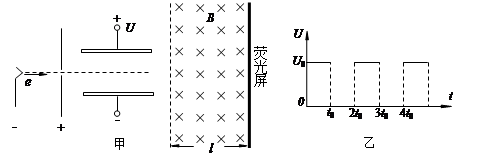

1、计算题 （16分）如图所示装置由加速电场、偏转电场和偏转磁场组成。偏转电场处在加有电压的相距为d的两块水平平行放置的导体板之间，匀强磁场水平宽度为l，竖直宽度足够大，处在偏转电场的右边，如图甲所示。大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场。当两板没有加电压时，这些电子通过两板之间的时间为2t0，当在两板间加上如图乙所示的周期为2t0、幅值恒为U0的电压时，所有电子均能通过电场，穿过磁场，最后打在竖直放置的荧光屏上（已知电子的质量为m、电荷量为e）。求：
（1）如果电子在t=0时刻进入偏转电场，求它离开偏转电场时的侧向位移大小；
（2）通过计算说明，所有通过偏转电场的电子的偏向角（电子离开偏转电场的速度方向与进入电场速度方向的夹角）都相同。
（3）要使电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？

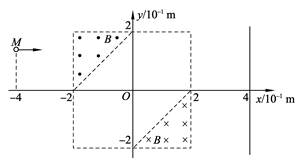

2、简答题 ）如图所示，在直角坐标系的第Ⅱ象限和第Ⅳ象限中的直角三角形区域内，分布着磁感应强度均为B＝5.0×10－2T的匀强磁场，方向分别垂直纸面向外和向里。质量为m＝6.64×10－27kg、电荷量为q＝＋3.2×10－19C的α粒子（不计α粒子重力），由静止开始经加速电压为U＝1 205 V的电场（图中未画出）加速后，从坐标点M（－4，2）处平行于x轴向右运动，并先后通过匀强磁场区域。
3、计算题 (10分)如图，在3、4象限有垂直纸面向外的匀强磁场，在1、2象限有竖直向下的匀强电场。现从y轴上的P点（其坐标为(0,a)）水平向右发射一质量为m，电量为q，速度为V0的带电粒子（不计重力）.它与+x方向成45°角进入第4象限。
（1）电场强度的大小？
（2）若有一长略大于3a的绝缘弹性板放在x轴上，且中点与坐标原点重合，问磁感应强度多少时，粒子与薄板弹性碰撞后(即碰撞前后水平分速度不变，竖直分速度大小不变，方向相反)可再次从第2象限直接回到P点？
4、计算题 （17分）如图所示，真空中有以O1为圆心，r为半径的圆形匀强磁场区域，坐标原点O为圆形磁场边界上的一点。磁场的磁感应强度大小为B，方向垂直于纸面向外。x=r的虚线右侧足够大的范围内有方向竖直向下、大小为E的匀强电场。从O点在纸面内向各个不同方向发射速率相同的质子，设质子在磁场中的偏转半径也为r，已知质子的电荷量为e，质量为m。求：
(1)质子射入磁场时的速度大小；
(2)速度方向沿y轴正方向射入磁场的质子到达x轴所需的时间；
(3)速度方向与y轴正方向成37°角且与x轴正方向成127°角射入磁场的质子到达x轴时的位置坐标。(已知sin37°＝0.6，cos37°="0.8)"
5、选择题 如右图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是( ? )
A．线圈先后两次转速之比为3∶2
B．两种情况在0.3 s内通过线圈的磁通量之比为1∶1
C．两种情况在相等时间内产生的焦耳热之比Qa∶Qb＝3∶2
D．两种情况在相等时间内产生的焦耳热之比Qa∶Qb＝9∶4
