1、简答题 （1）如图为示波器面板．一位同学在做“练习使用示波器”的实验时，进行了如下的操作：
A．打开电源后，首先在屏上调出了一个最圆最小的亮斑，但亮斑位于屏上的左上角．若想将这个亮斑调到屏幕的正中央，他应该调节______和______旋钮（填旋钮对应的数字）；
B．为观察示波器的水平扫描作用，他调节相应的旋钮，看到屏上的亮斑从左向右移动，到达右端后又很快回到左端．之后，他顺时针旋转扫描微调旋钮以增大扫描频率，此时屏上观察到的现象是______；
C．为观察按正弦规律变化的电压的图线，他把扫描范围旋钮置于左边第一挡（10～100Hz）．要由机内提供竖直方向的按正弦规律变化的电压，他应将______旋钮（填旋钮对应的数字）置于______挡．
（2）如图，有一位同学在做“研究平抛物体的运动”实验时，在白纸上记下了7次同一小球从轨道同一高度释放做平抛运动的轨迹点，如图中“×”所示；用重锤线确定了抛出点O在竖直方向所在直线上的两个点，如图中“?”所示．不过，由于粗心，在从木板上取下白纸前，他忘了记下抛出点O的位置．
A．请你根据他提供的实验记录，在图中描出小球做平抛运动的轨迹；
B．从所描轨迹上确定两到三个点，用刻度尺和三角板作图并采集相应数据（用x、y表示即可）．利用直接测量量和已知量推导出小球平抛运动的初速度．已知当地重力加速度为g．
参考答案：（1）打开电源后，首先在屏上调出了一个最圆最小的亮斑，但亮斑位于屏上的左上角．若想将这个亮斑调到屏幕的正中央，他应该调节竖直位移旋钮和水平位移旋钮；即6、7旋钮．
为观察示波器的水平扫描作用，他调节相应的旋钮，看到屏上的亮斑从左向右移动，到达右端后又很快回到左端．之后，他顺时针旋转扫描微调旋钮以增大扫描频率，此时屏上观察到的现象是亮斑变成直线．
为观察按正弦规律变化的电压的图线，他把扫描范围旋钮置于左边第一挡（10～100Hz）．要由机内提供竖直方向的按正弦规律变化的电压，他应将10旋钮置于第一档．
（2）在轨迹上选两个点A、B
如图1，量出x1、x2、h 91exam .org
推导：x1=v0t1 x2=v0t2
h=12gt22-12gt12
导出 v0=
本题解析：
本题难度：一般

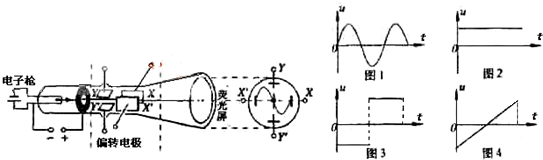

2、选择题 示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管．若在荧光屏上出现如图所示的正弦式交变电流波形，则在水平偏转电极XX′、竖直偏转电极YY′上所加的电压波形是（ ）
A．XX′加图1波形电压、YY′加图2波形电压
B．XX′加图2波形电压、YY′加图1波形电压
C．XX′加图3波形电压、YY′加图1波形电压
D．XX′加图4波形电压、YY′加图1波形电压
参考答案：D
本题解析：
本题难度：简单
3、实验题 如下图所示，示波管构造及功能的原理图，电子枪的作用是____________________，? YY′和XX′的作用是__________________。
参考答案：发射并加速电子?使电子在竖直和水平方向上偏转
本题解析：本题考到了带电粒子在电场中的偏转，Y电极控制的是竖直方向偏转，x 方向控制水平方向偏转
点评：提高学生的空间想象能力和对力的独立作用原理的理解
本题难度：简单
4、选择题 电视显像管上的图像是电子束打在荧光屏的荧光点上产生的。为了获得清晰的图像电子束应该准确地打在相应的荧光点上。电子束（重力不计）飞行过程中受到地磁场的作用，会发生我们所不希望的偏转。关于从电子枪射出后自西向东飞向荧光屏的过程中，电子由于受到地磁场作用的运动情况正确的是
A．电子受到一个与速度方向垂直的恒力
B．电子向荧光屏运动的过程中速率不发生改变
C．电子在竖直平面内做匀变速曲线运动
D．电子在竖直平面内的运动轨迹是直线
参考答案：B
本题解析：电子受到洛伦兹力，方向时刻与速度方向垂直，是变化的力，运动轨迹是曲线，ACD错误；由于洛伦兹力不做功，电子向荧光屏运动的过程中速率不发生改变，B正确。
本题难度：简单
5、选择题 示波器是一种电子仪器，用它来观察电信号随时间变化的情况．示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图．在偏转电极XX’、YY’上都不加电压时，电子束将打在荧光屏的中心点．下列有关运用偏转电场实现对电子束的控制的方法：
①让亮斑沿OY向上移动，在偏转电极YY′加电压，且Y′比Y电势高；
②让亮斑移到荧光屏的左上方，在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高；
③让荧光屏上出现一条水平亮线，只在偏转电极XX′上加特定的周期性变化的电压（扫描电压）；
④让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压；
以上说法中正确的是（ ）
A．①②
B．②③
C．②④
D．③④
参考答案：D
本题解析：
本题难度：一般
