1、填空题如图是示波管的原理图，它由电子枪、偏转电极（XX"和YY"）、荧光屏组成，管内抽成真空。给电子枪通电后，如果在偏转电极XX"和YY"上都没有加电压，电子束将打在荧光屏的中心O点，在那里产生一个亮斑。要想让亮斑移到荧光屏的正上方，需在偏转电极__________（选填“XX"”或“YY"”）上加电压，且__________板电势高（选填“X”、“X"”、“Y”或“Y"”）。要想在荧光屏上出现一条沿水平方向展开的正弦曲线，需在偏转电极__________（选填“XX"”或“YY"”）上加扫描电压、在偏转电极__________（选填“XX"”或“YY"”）上加按照正弦规律变化的电压。

参考答案：⑵?????（每空1分）

本题解析：在偏转电极XX"和YY"上都没有加电压，电子束将打在荧光屏的中心O点，要想让亮斑移到荧光屏的正上方，即让粒子在竖直方向上即发生偏转，需要在方向加偏转电压，电子枪发射的电子为负电荷，要让负电荷向上偏转，则上极板带正电，即板带正电，所以板电势高。要想在荧光屏上出现一条沿水平方向展开的正弦曲线，此为两个运动的合运动，水平方向匀速直线，竖直方向按正弦规律变化，所以加扫描电压，加上按正弦规律变化的电压。

本题难度：一般

2、选择题如图所示是一个说明示波管工作管理的示意图，电子经电压U1加速后以速度v0垂直进入偏转电场，离开电场时的偏转量是h。两平行板间距离为d，电势差为U2，板长是L，为提高示波管的灵敏度（每单位电压引起的偏转量）可采用以下哪些方法（ ? ）

A．增大两板间电势差U2
B．尽可能使板长L短一些
C．尽可能使板距d小一些
D．使加速电压U1升高一些

参考答案：C

本题解析：

本题难度：一般

3、实验题示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成。

小题1:如图所示.如果在荧光屏上P点出现亮斑，那么示波管中的(? )
A．极板应带正电
B．极板应带正电
C．极板应带正电
D．极板应带正电

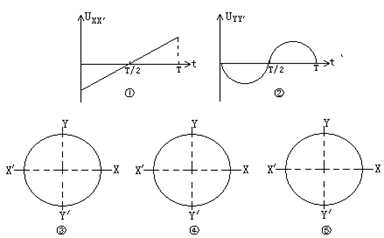

小题2:如果只在偏转电极XX/上加如图①所示的电压,试在图③中画出所观察到的波形图；
小题3:如果只在偏转电极YY/上加如图②所示的电压,试在图④中画出所观察到的波形图；
小题4:如果在偏转电极XX/上加如图①所示的电压同时在偏转电极YY/上加如图②所示的电压,试在图⑤中画出所观察到的波形图

参考答案：
小题1:AC
小题2:

小题3:

小题4:

本题解析：小题1:示波管中电子向第一象限偏转，说明水平方向受力向右，竖直方向受力向上，所以极板应带正电；极板应带正电；故答案选AC;
小题2:如果只在偏转电极XX/上加如图①所示的电压，电子只在水平方向发生偏转，竖直方向不会偏转，故图像为

小题3:如果只在偏转电极YY/上加如图②所示的电压，电子只在竖直方向发生偏转，水平方向不会偏转，故图像为

小题4:如果在偏转电极XX/上加如图①所示的电压同时在偏转电极YY/上加如图②所示的电压，x方向为偏转电压，y方向为扫描电压，因为周期相同，所以屏幕上出现一个完整的正弦波形。所以图像为：
