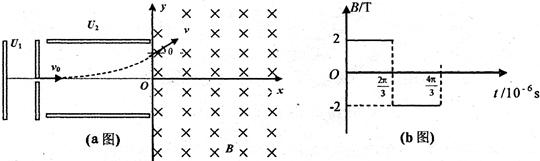

1、计算题 如图a所示，一个质量为m = 2.O×1O-11kg，电荷量q =1.O×1O-5C的带负电粒子(重力忽略不计)，从静止开始经U1=100V电压加速后，垂直于场强方向进入两平行金属板间的匀强偏转电场。偏转电场的电压U2=100V，金属板长L=20cm，两板间距d =1O
cm．
小题1:粒子进人偏转电场时的速度v0大小；
小题2:粒子射出偏转电场时的偏转角θ；
小题3:在匀强电场的右边有一个足够大的匀强磁场区域。若以粒子进入磁场的时刻为t =0，磁感应强度B的大小和方向随时间的变化如图b所示，图中以磁场垂直于纸面向内为正。如图建立直角坐标系(坐标原点为微粒进入偏转电场时初速度方向与磁场的交边界点)。求在t =
×10-6s时粒子的位置坐标(X，Y)。(答案可以用根式表示，如用小数，请保留两位有效数字)
2、计算题 （18分）如图，在第二象限的圆形区域I存在匀强磁场，区域半径为R，磁感应强度为B，且垂直于Oxy平面向里;在第一象限的区域II和区域III内分别存在匀强磁场，磁场宽度相等，磁感应强度大小分别为B和2B，方向相反，且都垂直于Oxy平面。质量为m、带电荷量q（q＞0）的粒子a于某时刻从圆形区域I最高点Q（Q和圆心A连线与y轴平行）进入区域I，其速度v＝
?。已知a在离开圆形区域I后，从某点P进入区域II。该粒子a离开区域II时，速度方向与x轴正方向的夹角为30°；此时，另一质量和电荷量均与a相同的粒子b从P点进入区域II，其速度沿x轴正向，大小是粒子a的
。不计重力和两粒子之间的相互作用力。求：
（1）区域II的宽度；
（2）当a离开区域III时，a、b两粒子的y坐标之差.
3、计算题 （18分）如图所示装置的左半部分为速度选择器，相距为d的两块平行金属板分别连在电压可调的电源两极上（上板接正极），板间存在方向垂直纸面向里、磁感应强度为B0的匀强磁场；右半部分为一半径为R的半圆形磁场区域，内有垂直纸面向外、磁感应强度为B的匀强磁场．矩形abcd相切于半圆，小孔M、N连线延长线经过圆心O点且与ad垂直．一束质量为m、带电量为+q的离子（不计重力）以不同速率沿MN方向从M孔射入．
（1）金属板间电压为U0时，求从N孔射出的离子的速度大小；
（2）要使离子能打到ab上，求金属板间电压U的取值范围．
4、计算题 如图所示，通电导体棒AC静止于水平导轨上，棒的质量为m长为L，通过的电流强度为I，匀强磁场的磁感强度B的方向与导轨平面成θ角，求导轨受到AC棒的压力和摩擦力各为多大？
5、计算题 汤姆生曾采用电场、磁场偏转法测定电子的比荷，具体方法如下：
Ⅰ．使电子以初速度v1垂直通过宽为L的匀强电场区域，测出偏向角θ，已知匀强电场的场强大小为E，方向如图（a）所示
Ⅱ．使电子以同样的速度v1垂直射入磁感应强度大小为B、方向如图（b）所示的匀强磁场，使它刚好经过路程长度为L的圆弧之后射出磁场，测出偏向角φ，请继续完成以下三个问题：
（1）电子通过匀强电场和匀强磁场的时间分别为多少？
（2）若结果不用v1表达，那么电子在匀强磁场中做圆弧运动对应的圆半径R为多少？
（3）若结果不用v1表达，那么电子的比荷e / m为多少？
