3、填空题  在《测定干电池的电动势和电阻》的实验中，实验器材有被测干电池、电流表（量程为0.6A，）、电压表（量程为3V）、电键、滑动变阻器（0～20Ω）、导线等．

（1）在左面方框中画出优选的实验电线图

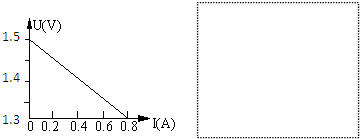

（2）实验过程中测得干电池的路端电压与相应的输出电流的多组数据，描得图象如下图所示，则测得干电池的电动势为______V，内电阻为______Ω

4、选择题  如图所示，离地H高处有一个质量为m、带电量为+q的物体处于电场强度随时间变化规律为E=E0-kt（E0、k均为大于零的常数，电场水平向左为正方向）的电场中，物体与竖直绝缘墙壁间的动摩擦因数为μ，已知μqE0>mg。t=0时，物体从墙上静止释放，若物体所受的最大静摩擦力等于滑动摩擦力，当物体下滑后脱离墙面，此时速度大小为，最终落在地面上。则下列关于物体的运动说法正确的是

[? ]
A．物体克服摩擦力所做的功?
B．物体与墙壁脱离的时刻为
C．当物体沿墙壁下滑时，物体先加速再做匀速直线运动
D．物体从脱离墙壁到落地之前的运动轨迹是一段直线

5、简答题  （1）用恒定电流的电流场模拟静电场描绘等势线时，下列哪些模拟实验的设计是合理的______
?

A．如图（1）所示圆柱形电极M、N都接电源的正极，模拟等量正点电荷周围的静电场
B．如图（2）所示圆柱形电极M接电源正极，圆环形电极N接电源负极，模拟正点电荷周围附近的静电场
C．如图（3）所示两个平行的长条形电极M、N分别接电源正、负极，模拟平行板电容器间的静电场

D．如图所示圆柱形电极M接电源负极，模拟负点电荷周围的静电场
（2）如图所示的是用伏安法测电阻的部分电路，当开关S分别接通a和b时，若电压表的读数有较大变化，说明电阻R的值______（填“较大”或“较小”，下同）；若电流表读数有较大变化，说明电阻R的值______．
