1、简答题 为了测量一节干电池的电动势和内电阻（约为1Ω），准备了下列器材供选用：
A．待测干电池一节
B．直流电流表A1：量0.6A，内阻约0.1Ω? A2：量3A，内阻约0.02Ω）
C．直流电压表V1：量3V，内阻约5KΩ? V2：量15V，内阻约25KΩ）
D．滑动变阻器（阻值范围为0～15Ω，允许最大电流1A）
E．滑动变阻器（阻值范围为0～1000Ω，允许最大电流0.2A）
F．开关
G．导线若干
（1）电流表量程选______，滑动变阻器选______（填代号）
（2）在图1中将所选器材，用细线代表导线进行实物连线
（3）根据实验数据画出U-I图线如图2所示，由图线可求出待测干电池的电动势为______V，内电阻为______Ω（计算结果保留三位有效数字）
参考答案：（1）为了更加准确的读出电流值选择量程，电流表量程选0.6A，即A1
滑动变阻器E电阻值较大，操作不方便，同时额定电流太小，故选小电阻的滑动变阻器；
故选D．
（2）测定电源电动势和内电阻的电路图如图所示
对照电路图连线如下：
（3）电源的U-I图象的纵轴截距表示电源的电动势，故E=1.5V；
斜率表示电源的内电阻，故r=1.5V-0.8V0.7A=1Ω
故答案为：（1）A1，
（2）如图
（3）1.5，1．
本题解析：
本题难度：一般
2、实验题 某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5V的干电池外，还有一个长方形的层叠电池。为了测定层叠电池的电动势和内电阻，实验室提供了如下器材：
A、电流表A1（满偏电流10mA，内阻10Ω）；
B、电流表A2（0-0.6-3A，内阻未知）；
C、滑动变阻器R0（0-100Ω，1.0A）；
D、定值电阻R（阻值990Ω）；
E、开关S与导线若干。
（1）该同学根据现有的实验器材，设计了图（甲）所示的电路，请你按照电路图在图（乙）中完成实物连线。
?
（2）该同学根据上述设计的实验电路测出多组数据，绘出图（丙）所示的I1～I2图线（I1为电流表A1的示数，I2为电流表A2的示数）。由图线可以得到该层叠电池的电动势E＝_____________V，内电阻r＝_____________Ω。（保留两位有效数字）
参考答案：（1）
（2）9.1（±0.1），10
本题解析：
本题难度：一般

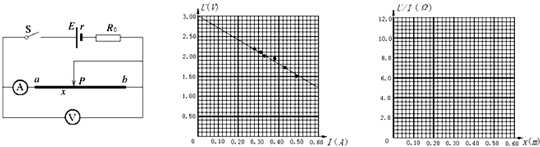

3、填空题 某同学为测定某电源的电动势E和内阻r，设计了如图所示的电路．ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好．实验时闭合电键，调节P的位置，将aP长度x和对应的电压U、电流I数据记录如表：
| x（m） | 0.10 | 0.20 | 0.30 | 0.40 | 0.50 | 0.60 U（V） 1.50 1.72 1.95 2.00 2.10 2.18 I（A） 0.49 0.43 0.38 0.33 0.31 0.28 U/I（Ω） 3.06 4.00 5.13 6.06 6.77 7.79 |
参考答案：（1）图线与纵坐标的交点就是电源的电动势，从图上可得：E=3.0V．
在图象中找出两个清晰的点，读出对应的数据，然后根据公式：r=△U△I=1.0Ω
（2）应用描点法作图在图象中找出对应的点，然后用光滑的直线连接，得到图象如图所示．
（3）由图象可得：x=0时对应的数值2.0即电流表的内阻r；
故答案为：（1）3.0，1.0（2）如图（3）电流表内阻为2.0Ω（填电流表内阻也得分）
本题解析：
本题难度：一般
4、实验题 多用表在使用前必须进行调零，在测量电流与电压前必须进行_________，测量电阻前，还必须进行_________。如图所示是将电流表头改装成欧姆表的结构示意图，其中电源电动势为1.5V，改装后，原来表盘3mA刻度线处的刻度值定为“0Ω”位置，则1mA刻度处应改标为_________Ω，0mA刻度处应改标为_________。
参考答案：机械调零，电阻调零，1000，∞
本题解析：
本题难度：一般
5、选择题 不定项选择
如果不计重力的电子，只受电场力作用，那么电子在电场中可能做（ ? ）
A．匀速直线运动?
B．匀加速直线运动?
C．匀变速曲线运动?
D．匀速圆周运动
参考答案：BCD
本题解析：
本题难度：一般
